型番 |
SWP-0224FP |
機能 |
対応規格 |
IEEE802.3:10BASE-T IEEE802.3u:100BASE-TX IEEE802.3ab:1000BASE-T IEEE802.3z:1000BASE-SX/LX IEEE802.3x:フローコントロール IEEE802.1Q:TagVLAN IEEE802.1p:QoS IEEE802.1d:STP IEEE802.1w:Rapid Spanning Tree IEEE802.3ad:LACP IEEE802.1X:ユーザ認証 IEEE802.3af:Power over Ethernet |
ポート構成 |
RJ-45コネクタ×24:10BASE-T、100BASE-TX RJ-45コネクタ×2:10BASE-T、 100BASE-TX、1000BASE-T (オートネゴシエーション、AutoMDI/MDI-X対応) 拡張スロット(MiniGBIC用)x2 |
スイッチング方式 |
ストア&フォワード |
ネットワークケーブル |
UTP/STP LANケーブル 10Mbps:カテゴリ3以上、100Mbps:カテゴリ5以上、1000Mbps:カテゴリ5e以上 |
パケットバッファ |
125KB |
スイッチングファブリック |
20Gbps |
MACアドレス登録数 |
8,000個(全ポート合計) |
スループット(64Bytes) |
10BASE-T:各ポート14,881パケット/秒 100BASE-TX:各ポート148,810パケット/秒 1000BASE-T/SX/LX:各ポート1,488,095パケット/秒 |
フローコントロール |
全二重:IEEE802.3x、半二重:バックプレッシャー |
VLAN |
TagVLAN TagVLAN PVID範囲:1〜4094 最大VLANグループ数:256(IP設定可能VLAN数:1) |
Trunk |
最大8ポート、15グループ |
QoS |
4レベル 対応アルゴリズム:Strict、WRR 対応QoS方式:CoS |
PoE |
最大給電容量:168W、給電方式:TypeA |
スパニングツリー |
STP/RSTP |
SNMP |
v1/v2c Trap v1/v2 MIB II/Ethernet MIB/Bridge MIB/PrivateMIB |
RMON |
Statistics/History/Alarm/Event(1、2、3、9グループ) |
ポートミラーリング |
Tx、Rx、Both |
マルチキャスト |
IGMP snooping
(v1/v2) ※ |
その他機能 |
DHCP Client、EAP-MD5、EAP-TLS Syslog、FTP ConfigBackup/Restore |
ハードウェア仕様 |
LED |
SYSTEM、FAN、PoE、port
status、port speed、PoE status |
冷却ファン |
搭載 |
MTBF |
97,514時間 |
電源 |
AC100V 50/60Hz |
消費電力 |
最大225W |
外形寸法 |
442(W)×44(H)×320(D)mm |
重量 |
4.25kg |
19インチラック |
対応 |
動作時環境 |
温度:0〜40℃ 湿度:35〜85%(結露なきこと) |
保存時環境 |
温度:-20〜60℃ 湿度:10〜95%(結露なきこと) |
取得承認規格 |
CE、FCC Class A、VCCI Class A |
その他 |
対応OS |
Windows
XP/2000/Me/98SE |
各種設定方法 |
Telnet、SSHv2、WEBブラウザ(IE5.0以上
要JAVAランタイム)、コンソール |
保証期間 |
1年間 |

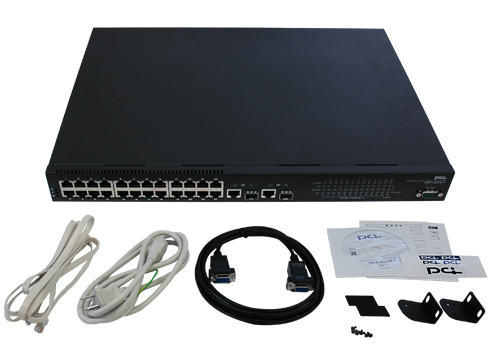

パッケージ内容 |
SWP-0224FP本体、電源ケーブル、シリアルケーブル、ゴム足、19インチラックマウント用金具(ネジ付属)、マニュアルCD-ROM、保証書、安全に関する説明書 |
