型番 |
SF-4024FL
|
機
能 |
対応規格 |
| IEEE802.3 10BASE-T |
| IEEE802.3u 100BASE-TX |
| IEEE802.3ab 1000BASE-T |
| IEEE802.3z 1000BASE-SX/LX |
| IEEE802.3x フローコントロール |
| IEEE802.1q VLAN |
| IEEE802.1p QoS |
| IEEE802.1v Protocol VLAN |
| IEEE802.1d STP |
| IEEE802.1w Rapid Spanning Tree Protocol |
| IEEE802.1s Multiple Spanning Tree Protocol |
| IEEE802.1ad LACP |
| IEEE802.1X ユーザ認証 |
| オートネゴシエーション、Auto MDI/MDI-X |
|
|

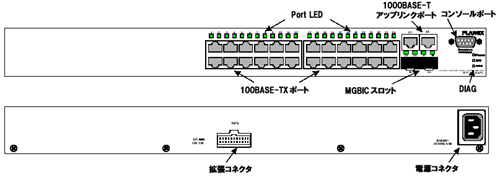

ポート構成 |
RJ-45×24：10BASE-T/100BASE-TX、Auto MDI/MDI-X
RJ-45×2：10BASE-T/100BASE-TX/1000BASE-T、Auto MDI/MDI-X
拡張スロット×2：MiniGBIC用
D-Sub 9ピン×1：RS-232Cシリアルポート |
|
伝送速度 |
10/100/1000Mbps
|
|
アクセス方式 |
CSMA/CD
|
|
スイッチング方式 |
ストア&フォワード |
|
パケットバッファ |
32MByte |
|
スイッチングファブリック |
12.8Gbps |
| MACアドレス記憶数
|
16000個（全ポート合計） |
|
スループット（64byte） |
10BASE-T ：各ポート 14880パケット/秒
100BASE-TX：各ポート 148800パケット/秒
1000BASE-T：各ポート 1488000パケット/秒 |
|
ルーティング |
RIP v1/v2、OSPF、スタティック |
| VLAN
|
TAG Base VLAN、Port Base VLAN（uplonk/downloadのみ）、
Private VLAN、GVRP、Protocol VLAN |
| Trunk
|
最大8ポート、12グループまで設定可能
|
| QoS |
8レベル（IEEE802.1p QoS、TOS、DiffSrv） |
| SNMP
|
MIB II/Bridge MIB/Forwarding Table MIB/Interfaces
Evolution MIB/Ethernet MIB/Extended Bridge MIB/RIP1 MIB/RIP2
MIB/RMON MIB/Entity MIB/Private MIB/RADIUS Authentication
Client MIB |
| RMON
|
Statistics/History/Alarm/Event（1,2,3,9グループ）
|
|
ポートミラーリング |
対応（送信/受信/送受信） |
ハ
ー
ド
ウ
ェ
ア
仕
様 |
各種設定 |
コンソール（RS-232Cシリアルポート）、Telnet、WEBブラウザ
|
|
冷却ファン |
搭載 |
|
電源 |
AC100V 50/60Hz |
|
消費電力 |
最大28.44W |
|
外形寸法 |
440（W）×44（H）×230（D）mm 19インチラックマウント対応 |
|
重量 |
3.1kg |
|
動作環境 |
温度：0〜40℃
湿度：35〜80％（結露なきこと） |
|
取得承認規格 |
CE、FCC Class A、VCCI Class A |
|
保証期間 |
3年間（電源・ファン部は1年間） |
|
パッケージ内容 |
SF-4024FL本体、コンソール用シリアルケーブル、電源ケーブル、19インチラックマウント用金具（ネジ付属）、ゴム足（4個）、CD-ROM（ユーザーズ・マニュアル）、安全に関する説明書、保証書
|
単一コンボポート内では、1000BASE-TとMini
GBICモジュールの同時使用はできません。
