型番 |
SF-0420G |
機能 |
対応規格 |
IEEE802.3:10BASE-T
IEEE802.3u:100BASE-TX
IEEE802.3ab:1000BASE-T
IEEE802.3z:1000BASE-SX/LX
IEEE802.3x:フローコントロール
IEEE802.1Q:TagVLAN
IEEE802.1p:QoS
IEEE802.1v:ProtocolVLAN
IEEE802.1d:STP
IEEE802.1w:Rapid Spanning Tree
IEEE802.1s:Multiple Spanning Tree
IEEE802.3ad:LACP
IEEE802.1X:ユーザ認証 |

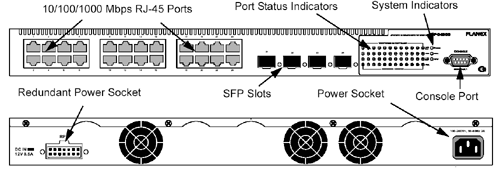

ポート構成 |
RJ-45コネクタ×24:10BASE-T、100BASE-TX、1000BASE-T (オートネゴシエーション、AutoMDI/MDI-X対応) 拡張スロット(MiniGBIC用)x4 |
スイッチング方式 |
ストア&フォワード |
ネットワークケーブル |
UTP/STP LANケーブル 10Mbps:カテゴリ3以上、100Mbps:カテゴリ5以上、1000Mbps:カテゴリ5e以上 |
パケットバッファ |
1MB |
スイッチングファブリック |
44Gbps |
MACアドレス登録数 |
16,000個(全ポート合計) |
スループット(64Bytes) |
10BASE-T:各ポート14,881パケット/秒 100BASE-TX:各ポート148,810パケット/秒 1000BASE-T/SX/LX:各ポート1,488,095パケット/秒 |
フローコントロール |
全二重:IEEE802.3x、半二重:バックプレッシャー |
ジャンボフレーム |
最大フレームサイズ:9,216Bytes
without CRC |
VLAN |
TagVLAN、PrivateVLAN、ProtocolVLAN TagVLAN PVID範囲:1〜4094 最大VLANグループ数:255(IP設定可能VLAN数:1) ProtocolVLANサポートプロトコル:IP、IPX_raw |
Trunk |
最大8ポート、6グループ |
QoS |
8レベル 対応アルゴリズム:Strict、WRR 対応QoS方式:CoS、ToS、DiffServ |
スパニングツリー |
STP/RSTP/MSTP |
SNMP |
v1/v2c Trap v1/v2 MIB II/ Interface MIB / Ether-Link MIB / Bridge MIB Extensible SNMP Agent MIB / LinkAggregation MIB / RSPT MIB Extended Bridge MIB / Entity MIB / RADIUS MIB / QoS MIB /
PrivateMIB |
RMON |
Statistics/History/Alarm/Event(1、2、3、9グループ) |
ポートミラーリング |
Tx、Rx、Both |
マルチキャスト |
IGMP
snooping(v1/v2) |
アクセスリスト機能 |
L4(TCP、UDP、etc)、L3(IP)、L2(MAC) 最大ACL数:32(1ACLあたり32ルール) |
その他機能 |
DHCP
Client、NTP、EAP-MD5、RateLimit Syslog、DNS、TFTP ConfigBackup/Restore、冗長化電源対応 |
ハードウェア仕様 |
LED |
Power、Diag、RPU、Link/Act、FDX、SFP |
冷却ファン |
搭載 |
MTBF |
55,888時間 |
電源 |
AC100V 50/60Hz |
消費電力 |
最大90W |
外形寸法 |
440(W)×44(H)×310(D)mm |
重量 |
3.2kg |
19インチラック |
対応 |
動作時環境 |
温度:0〜40℃ 湿度:35〜85%(結露なきこと) |
保存時環境 |
温度:-20〜70℃ 湿度:5〜95%(結露なきこと) |
取得承認規格 |
CE、FCC Class
A、VCCI Class A |
その他 |
対応OS |
Windows
XP/2000/Me/98SE |
各種設定方法 |
Telnet、SSH、WEBブラウザ、HTTPS、コンソール |
保証期間 |
3年間(電源、ファンは1年間) |
パッケージ内容 |
本体、電源ケーブル、19インチラックマウント用金具(ネジ付属)、ユーザーズマニュアル(CD-ROM)、ゴム足(4個)、コンソールケーブル、保証書 |
