SF-2420GX
「SF-2420GX」は、10GbE XFPモジュールスロットを2ポートとMiniGBIC用コンボポートを4ポート搭載する管理機能付インテリジェントスイッチです。全ポートGbE対応しています。またアップリンクポートとして最大2ポートまでの10GbEに対応することにより高速データ転送を実現し、アグリゲーションレイヤにおいてボトルネックを最小限に抑えることができる、管理機能付インテリジェントスイッチです。
SF-2420GX
監視万能 Node Manager RoHS指令対応
JANコード:4941250157372 販売終了
24ポート オプションモジュール ジャンボフレーム ポートミラーリング QoS Trunk機能 VLAN機能 スパニングツリー
SNMP マルチキャスト ユーザー認証 IEEE802.1X Telnet WWWブラウザ設定 コンソールポート 冷却ファン
電源内蔵 19インチラックマウント 3年保証
型番 SF-2420GX
機能
対応規格 IEEE802.3:10BASE-T
IEEE802.3u:100BASE-TX
IEEE802.3ab:1000BASE-T
IEEE802.3z:1000BASE-SX/LX
IEEE802.3ae:10GBASE-X
IEEE802.3x:フローコントロール
IEEE802.1Q:TagVLAN
IEEE802.1p:QoS
IEEE802.1v:ProtocolVLAN
IEEE802.1d:STP
IEEE802.1w:Rapid Spanning Tree
IEEE802.1s:Multiple Spanning Tree
IEEE802.3ad:LACP
IEEE802.1X:ユーザ認証

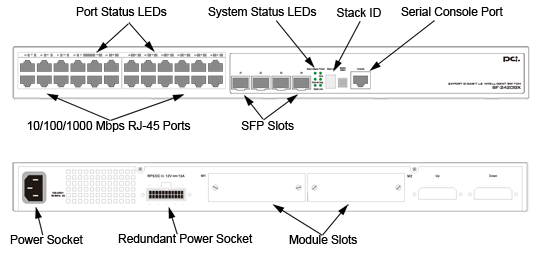

ポート構成 RJ-45connector×24:10BASE-T、100BASE-TX、1000BASE-T
(オートネゴシエーション、AutoMDI/MDI-X対応)
拡張スロット(MiniGBIC用)x4、(XFP用) x2
スイッチング方式 ストア&フォワード
ネットワークケーブル UTP/STP LAN cable
10Mbps:カテゴリ3以上、100Mbps:カテゴリ5以上、1000Mbps:カテゴリ5e以上
パケットバッファ 0.75MB
スイッチングファブリック 128Gbps
MACアドレス登録数 8,000
スループット(64Bytes) 10BASE-T:各ポート14,881パケット/秒
100BASE-TX:各ポート148,810パケット/秒
1000BASE-T/SX/LX:各ポート1,488,095パケット/秒
10GBASE-X:各ポート 14,880,952/パケット/秒
フローコントロール 全二重:IEEE802.3x、半二重:バックプレッシャー
ジャンボフレーム 最大フレームサイズ:9,216Bytes with CRC
VLAN TagVLAN、PrivateVLAN、ProtocolVLAN、ポートベースVLAN(MultiplePort非対応)
TagVLAN PVID範囲:1〜4093
最大VLANグループ数:256(IP設定可能VLAN数:1)
Trunk 最大8ポート、26グループ
QoS 8レベル
対応アルゴリズム:Strict、WRR
対応QoS方式:CoS、ToS、DiffServ
スパニングツリー STP/RSTP/MSTP
SNMP v1/v2c
Trap v1/v2
MIB II/Ether-like MIB/Bridge MIB/Extended Bridge MIB
Entity MIB/Extensible SNMP Agent MIB/Forwarding Table MIB
IGMP MIB/Private MIB
RMON Statistics/History/Alarm/Event(1、2、3、9グループ)
ポートミラーリング Tx、Rx、Both
マルチキャスト IGMP snooping(v1/v2)
アクセスリスト機能 L4(TCP、UDP、etc)、L3(IP)、L2(MAC)
最大ACL数:9(1ACLあたり32ルール)
その他機能 DHCP Client、SNTP、EAP-MD5、RateLimit、GVRP
Syslog、DNS、TFTP ConfigBackup/Restore、冗長化電源対応
ハードウェア仕様
LED Stack Master、Stack Link、Module、Pwr、RPS、Diag、Stack ID、Port Status LED
冷却ファン 搭載
MTBF 122,388時間
電源 AC100V 50/60Hz
消費電力 最大54W
外形寸法 440(W)×44(H)×330(D)mm
重量 3.72kg
19インチラック 対応
動作時環境 温度:0〜40℃
湿度:35〜85%(結露なきこと)
保存時環境 温度:-20〜60℃
湿度:10〜95%(結露なきこと)
取得承認規格 CE,FCC Class A,VCCI Class A
その他
対応OS Windows XP/2000/Me/98SE
各種設定方法 Telnet、SSH、WEBブラウザ、HTTPS、コンソール
保証期間 3年間(電源、ファンは1年間)
拡張スロット(MiniGBIC用)はRJ-45ポートとの排他利用になります。
IEEE802.1XについてはEAP-MD5でのユーザ認証の動作を確認しています。
XFPモジュールを利用する為には別売のSF-XFPが必要です。
