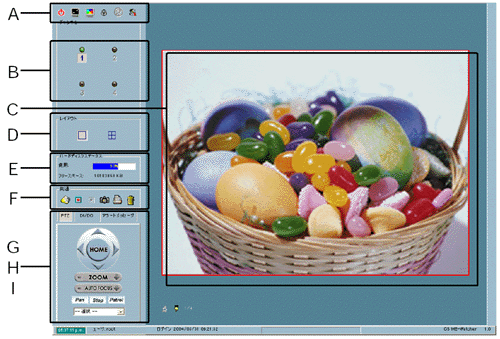

A 各種機能エリア
ユーティリティの終了、最小化、フルスクリーン表示、ロック、アラート停止、およびカメラの設定が含まれており、カーソルをアイコンに重ねるとヒントが表示されます。
B チャンネル・エリア
接続されている各カメラのビデオ・チャンネル状態を示します。それぞれ接続、録画、選択、イベント・アラートの状態を確認できま
す。
C 表示エリア
選択されたチャンネルの映像が表示されます。表示フレームの数は、選択されたレイアウトにより異なります。
D レイアウト・エリア
モニタレイアウトは1、4画面表示から選択できます。
E ハードディスク・ステータス
録画データベースが保存されているハードディスクの状態を確認できます。録画可能な空きスペースを表示します。
F 共通コントロール・エリア
音量設定、手動録画開始と停止、イメージの印刷、スナップショット、及びディスプレイ・フレームからビデオを削除するためのゴミ箱があります。
G パン・チルト・ズーム（PTZ）コントロール
PTZコントロール、オート・パン、オート・パトロール、プリセット・ロケーションのコントロールを、選択されたビデオチャンネルごとにおこなえます。
※ CS ME-Watcherからは本製品のデジタルズームはご利用になれません。本製品のデジタルズームはブラウザからご利用頂けます。
H DI／DOコントロール
デジタル信号の入力・出力がおこなえます。
I アラート・メッセージ
カメラから受信した最新のアラート・メッセージが表示されます。
|
