1000BASE-T/100BASE-TX/10BASE-Tに対応 |
 |
| ■ |
ANSI/TIA/EIA-568-A-5(エンハンストカテゴリ5)規格準拠 |
|
| ■ |
4対単線フル結線タイプ |
|
| ■ |
両端RJ-45コネクタ |
|
| ■ |
対識別：ANSI/TIA/EIA-568-Aオプション1(色帯) |
|
| ■ |
コード色：青 |
|
| ■ |
プラグのラッチ折れ対策：プラグラッチ部がへの字になっており、ケーブルの引っ掛け等によるラッチ折れの心配がありません。
|
|
| ■ |

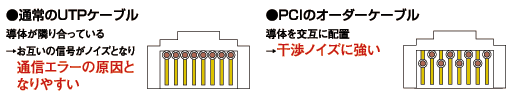

ノイズに強い圧着構造：交互に配置することで導体間隔をあけ、干渉・ノイズに強い圧着方式を採用
|
| ●通常のUTPケーブル |
●プラネックスのオーダーケーブル |
ストッパーが浮き上がっている
↓
ケーブルの取り回しの際に破損しやすい
|
 |
プラグのラッチ折れ対策
↓
ケーブルの引っ掛け等による破損がありません。 |
 |
|
|
| ■エンハンストカテゴリ5オーダーケーブル電気特性表 |
周波数
（MHz） |
減衰量
（dB/100m） |
NEXT(dB) |
パワーサムNEXT
(dB) |
ACR(dB) |
パワーサムACR(dB) |
| 規格 |
実測値 |
規格 |
実測値 |
規格 |
実測値 |
規格 |
実測値 |
規格 |
実測値 |
| 1.0 |
2.0以下 |
1.8 |
65.3以上 |
82 |
62.3以上 |
79 |
63.3以上 |
80.2 |
60.3以上 |
77.2 |
| 4.0 |
4.1以下 |
3.6 |
56.3以上 |
70 |
53.3以上 |
68 |
52.2以上 |
66.4 |
49.2以上 |
64.4 |
| 10.0 |
6.5以下 |
5.6 |
50.3以上 |
61 |
47.3以上 |
58 |
43.8以上 |
55.4 |
40.8以上 |
52.4 |
| 16.0 |
8.2以下 |
7.2 |
47.3以上 |
61 |
44.3以上 |
58 |
39.1以上 |
53.8 |
36.1以上 |
50.8 |
| 20.0 |
9.3以下 |
8.1 |
45.8以上 |
55 |
42.8以上 |
53 |
36.5以上 |
46.9 |
33.5以上 |
44.9 |
| 62.5 |
17.0以下 |
14.5 |
38.4以上 |
49 |
35.4以上 |
46 |
21.4以上 |
34.5 |
48.4以上 |
31.5 |
| 100.0 |
22.0以下 |
18.7 |
35.3以上 |
47 |
32.3以上 |
46 |
13.3以上 |
28.3 |
10.3以上 |
27.3 |
| 250.0 |
- |
30.9 |
- |
42 |
- |
39 |
- |
11.1 |
- |
8.1 |
| 350.0 |
- |
36.4 |
- |
40 |
- |
37 |
- |
3.6 |
- |
0.6 |
|
| ■エンハンストカテゴリ5オーダーケーブル価格表 |
| 型番 |
長さ |
JAN |
参考価格(税込) |
| UTP-01-5E |
1m |
4941250136124 |
\1,449 |
| UTP-02-5E |
2m |
4941250136131 |
\1,890 |
| UTP-03-5E |
3m |
4941250136148 |
\2,331 |
| UTP-04-5E |
4m |
4941250136155 |
\2,772 |
| UTP-05-5E |
5m |
4941250136162 |
\3,213 |
| UTP-06-5E |
6m |
4941250136179 |
\3,654 |
| UTP-07-5E |
7m |
4941250136479 |
\4,095 |
| UTP-08-5E |
8m |
4941250136186 |
\4,536 |
| UTP-09-5E |
9m |
4941250136193 |
\4,977 |
| UTP-10-5E |
10m |
4941250136216 |
\5,418 |
| UTP-11-5E |
11m |
4941250136223 |
\5,859 |
| UTP-12-5E |
12m |
4941250136230 |
\6,300 |
| UTP-13-5E |
13m |
4941250136247 |
\6,741 |
| UTP-14-5E |
14m |
4941250136254 |
\7,182 |
| UTP-15-5E |
15m |
4941250136261 |
\7,623 |
| UTP-16-5E |
16m |
4941250136278 |
\8,064 |
| UTP-17-5E |
17m |
4941250136285 |
\8,505 |
| UTP-18-5E |
18m |
4941250136292 |
\8,946 |
| UTP-19-5E |
19m |
4941250136308 |
\9,387 |
| UTP-20-5E |
20m |
4941250136315 |
\9,828 |
| UTP-21-5E |
21m |
4941250136322 |
\10,269 |
| UTP-22-5E |
22m |
4941250136339 |
\10,710 |
| UTP-23-5E |
23m |
4941250136346 |
\11,151 |
| UTP-24-5E |
24m |
4941250136353 |
\11,592 |
| UTP-25-5E |
25m |
4941250136360 |
\12,033 |
| UTP-26-5E |
26m |
4941250136377 |
\12,474 |
| UTP-27-5E |
27m |
4941250136384 |
\12,915 |
| UTP-28-5E |
28m |
4941250136391 |
\13,356 |
| UTP-29-5E |
29m |
4941250136407 |
\13,797 |
| UTP-30-5E |
30m |
4941250136414 |
\14,238 |
| UTP-31-5E |
31m |
4941250136421 |
\14,679 |
| UTP-32-5E |
32m |
4941250136438 |
\15,120 |
| UTP-33-5E |
33m |
4941250136445 |
\15,561 |
| UTP-34-5E |
34m |
4941250136452 |
\16,002 |
| UTP-35-5E |
35m |
4941250136469 |
\16,443 |
| UTP-36-5E |
36m |
4941250136476 |
\16,884 |
| UTP-37-5E |
37m |
4941250136483 |
\17,325 |
| UTP-38-5E |
38m |
4941250136490 |
\17,766 |
| UTP-39-5E |
39m |
4941250136506 |
\18,207 |
| UTP-40-5E |
40m |
4941250136513 |
\18,648 |
| UTP-41-5E |
41m |
4941250136520 |
\19,089 |
| UTP-42-5E |
42m |
4941250136537 |
\19,530 |
| UTP-43-5E |
43m |
4941250136544 |
\19,971 |
| UTP-44-5E |
44m |
4941250136551 |
\20,412 |
| UTP-45-5E |
45m |
4941250136568 |
\20,853 |
| UTP-46-5E |
46m |
4941250136575 |
\21,294 |
| UTP-47-5E |
47m |
4941250136582 |
\21,735 |
| UTP-48-5E |
48m |
4941250136599 |
\22,176 |
| UTP-49-5E |
49m |
4941250136605 |
\22,617 |
| UTP-50-5E |
50m |
4941250136612 |
\23,058 |
| 型番 |
長さ |
JAN |
参考価格(税込) |
| UTP-51-5E |
51m |
4941250136629 |
\23,499 |
| UTP-52-5E |
52m |
4941250136636 |
\23,940 |
| UTP-53-5E |
53m |
4941250136643 |
\24,381 |
| UTP-54-5E |
54m |
4941250136650 |
\24,822 |
| UTP-55-5E |
55m |
4941250136667 |
\25,263 |
| UTP-56-5E |
56m |
4941250136674 |
\25,704 |
| UTP-57-5E |
57m |
4941250136681 |
\26,145 |
| UTP-58-5E |
58m |
4941250136698 |
\26,586 |
| UTP-59-5E |
59m |
4941250136704 |
\27,027 |
| UTP-60-5E |
60m |
4941250136711 |
\27,468 |
| UTP-61-5E |
61m |
4941250136728 |
\27,909 |
| UTP-62-5E |
62m |
4941250136735 |
\28,350 |
| UTP-63-5E |
63m |
4941250136742 |
\28,791 |
| UTP-64-5E |
64m |
4941250136759 |
\29,232 |
| UTP-65-5E |
65m |
4941250136766 |
\29,673 |
| UTP-66-5E |
66m |
4941250136773 |
\30,114 |
| UTP-67-5E |
67m |
4941250136780 |
\30,555 |
| UTP-68-5E |
68m |
4941250136797 |
\30,996 |
| UTP-69-5E |
69m |
4941250136803 |
\31,437 |
| UTP-70-5E |
70m |
4941250136810 |
\31,878 |
| UTP-71-5E |
71m |
4941250136827 |
\32,319 |
| UTP-72-5E |
72m |
4941250136834 |
\32,760 |
| UTP-73-5E |
73m |
4941250136841 |
\33,201 |
| UTP-74-5E |
74m |
4941250136858 |
\33,642 |
| UTP-75-5E |
75m |
4941250136865 |
\34,083 |
| UTP-76-5E |
76m |
4941250136872 |
\34,524 |
| UTP-77-5E |
77m |
4941250136889 |
\34,965 |
| UTP-78-5E |
78m |
4941250136896 |
\35,406 |
| UTP-79-5E |
79m |
4941250136902 |
\35,847 |
| UTP-80-5E |
80m |
4941250136919 |
\36,288 |
| UTP-81-5E |
81m |
4941250136926 |
\36,729 |
| UTP-82-5E |
82m |
4941250136933 |
\37,170 |
| UTP-83-5E |
83m |
4941250136940 |
\37,611 |
| UTP-84-5E |
84m |
4941250136957 |
\38,052 |
| UTP-85-5E |
85m |
4941250136964 |
\38,493 |
| UTP-86-5E |
86m |
4941250136971 |
\38,934 |
| UTP-87-5E |
87m |
4941250136988 |
\39,375 |
| UTP-88-5E |
88m |
4941250136995 |
\39,816 |
| UTP-89-5E |
89m |
4941250137008 |
\40,257 |
| UTP-90-5E |
90m |
4941250137015 |
\40,698 |
| UTP-91-5E |
91m |
4941250137022 |
\41,139 |
| UTP-92-5E |
92m |
4941250137039 |
\41,580 |
| UTP-93-5E |
93m |
4941250137046 |
\42,021 |
| UTP-94-5E |
94m |
4941250137053 |
\42,462 |
| UTP-95-5E |
95m |
4941250137060 |
\42,903 |
| UTP-96-5E |
96m |
4941250137077 |
\43,344 |
| UTP-97-5E |
97m |
4941250137084 |
\43,785 |
| UTP-98-5E |
98m |
4941250137091 |
\44,226 |
| UTP-99-5E |
99m |
4941250137107 |
\44,667 |
| UTP-100-5E |
100m |
4941250137114 |
\45,108 |
|
|
|
