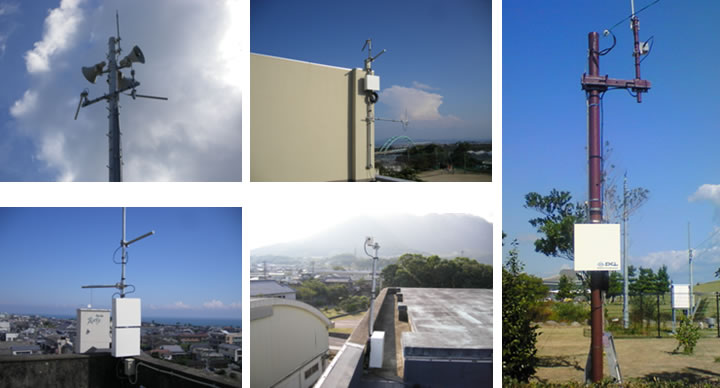

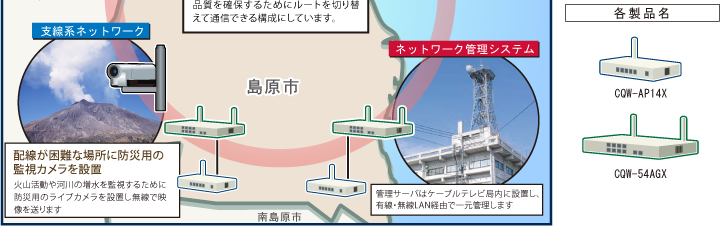

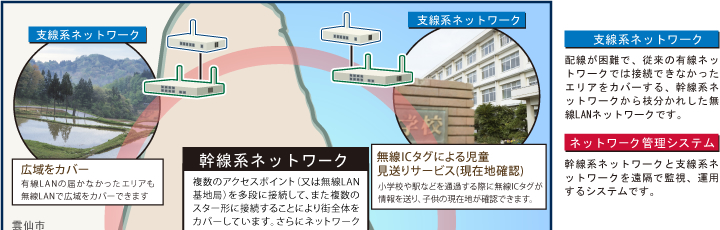

広域無線LANシステム導入イメージ

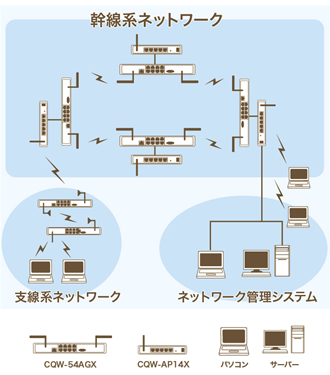

広域無線LANシステム接続図
広域無線LANシステムは、基幹ルートを中継接続する幹線系ネットワークと、各中継地点から分岐して接続される支線系ネットワーク、これらのネットワークを遠隔で監視、運用するネットワーク管理システムから構成されています。
島原市内の広域無線ネットワークにプラネックスの無線LAN機器を採用
システムの概要
ケーブルテレビジョン島原と提携し、これまでの光・同軸ケーブルネットワークの補完ネットワークとして島原市内全域(最大長30km)を複数の無線LAN装置を中継接続することにより、広域をカバーできるメッシュ形の無線ネットワークシステムを構築しました。
システム構築の目的
ライブ映像の中継により防災用及び地域の活性化を図ると共に行政分野での通信のバックアップシステムとして市民の安全と利便性を確保することを目的としています。
システムの特長

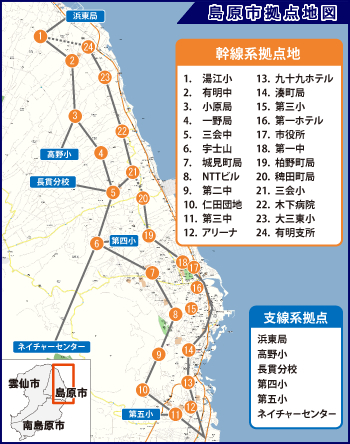

- 無線装置間を距離1〜2km単位に多段中継伝送させた広域なメッシュネットワークを実現。基幹ルート24地点を中継接続する幹線系ネットワークと各ノードから張出して接続される支線系ネットワークを無線LAN装置120台で構成
- 安価な建設コストでスループット10Mbps以上の無線TCP通信を実現
- 国際標準の無線LAN(IEEE802.11a/b/g)装置、高性能なアンテナ機器と、これらの無線LAN装置を遠隔で監視、運用するネットワーク管理システムから構成
新たに提供が可能となった主なサービス
- 任意な場所からのライブ映像の中継、防災用監視映像集配信サービス
- 行政分野の有線通信を補完する無線データ通信サービス
- 市内各小学校に、児童の登下校をチェックするICタグリーダ及び監視カメラを設置し、
市役所に設置した管理サーバに情報を転送する児童見守りシステム
島原市広域無線LANシステム採用製品

各種アンテナ群(オプション)との組み合わせにより、屋内利用から屋外の広域ネットワークに至るまでオールラウンドにカバーします。
CQW-54AGX

IEEE802.11a/b/gワイヤレスビーム
マルチリンク無線LANルータ
- 無線LAN2系統、有線LAN8ポート搭載
- 企業内ネットワーク機器の管理に不可欠なSNMP対応
- VPNパケットのパススルー機能
- 屋外/屋内の長距離通信に柔軟に対応できる高性能アンテナ群
- WDS対応だからブリッジ、リピータとして有線LANを無線で接続
- 強固な無線セキュリティWPAに対応
- UPnP(ユニバーサルプラグアンドプレイ)に対応
- PPPoEマルチセッション
- IP Unnumbered接続
- 強力なファイアウォールを実現するSPI、不正アクセス検知機能
- ストレート/クロスを自動判別する8ポートスイッチングハブ内蔵
- WEBブラウザによるかんたん設定
CQW-AP14X

IEEE802.11a/b/gワイヤレスビーム
無線LANルータ
- 多様で柔軟な無線LAN インフラの構築が可能
・無線LANアクセスポイントとして
・無線LANルータとして
・無線LANコンバータとして
- WDS対応だからブリッジ、リピータとして有線LANを無線で接続
- 企業内ネットワーク機器の管理に不可欠なSNMP対応
- 屋外/屋内の長距離通信に柔軟に対応できる高性能アンテナ群
- WDS対応だからブリッジ、リピータとして有線LANを無線で接続
- 強固な無線セキュリティWPAに対応
- UPnP(ユニバーサルプラグアンドプレイ)に対応
- PPPoEマルチセッション
- IP Unnumbered接続
- 強力なファイアウォールを実現するSPI、不正アクセス検知機能
- ストレート/クロスを自動判別する8ポートスイッチングハブ内蔵
- WEBブラウザによるかんたん設定
長距離通信に柔軟に対応できる高性能アンテナ
 |
 |
 |
 |
 |
 |
ヘリカルアンテナ(R) 《円偏波》 |
ヘリカルアンテナ(L) 《円偏波》 |
パッチアンテナ 《直線偏波》 |
屋外用オムニアンテナ 《直線偏波》 |
屋内用オムニアンテナ2.4GHz 《直線偏波》 |
屋内用オムニアンテナ 5.2GHz 《直線偏波》 |
マルチパス干渉に強い「円偏波」アンテナを採用 10km長距離通信が可 能です。 |
2km程度の中距離通信も可 能、ビル間通信などに最適で す。 |
高利得無指向性アンテナ、 公衆無線LANにも最適で す。 |
2.4GHz、5.2GHzの室内用 アンテナ、オフィス内の無 線LAN環境を協力にサ ポートします。 |
型番:WAH-2HR-15 |
型番:WAH-2HL-15 |
型番:WAH-2PV-9 |
型番:WAH-2OV-7 |
型番:WAH-2OV-4 |
型番:WAH-5OV-5 |
電波種別: 802.11g 使用環境:屋外/屋内 |
電波種別: 802.11g 使用環境:屋外/屋内 |
電波種別: 802.11g 使用環境:屋外/屋内 |
電波種別: 802.11g 使用環境:屋外/屋内 |
電波種別: 802.11a/g 使用環境:11aは屋内のみ |
電波種別: 802.11a/g 使用環境:11aは屋内のみ |
