STEP5.無線LAN接続を設定する（WPS設定）

本製品本体のWPSボタンを使って、簡単に無線LAN設定を行うことができます。
ただし、WPS機能を使って設定するためには、アクセスポイント（親機）とクライアント（子機）がどちらともWPSに対応している必要があります。
クライアント（子機）がWPSに対応していないときは、「無線LAN接続を設定する（通常設定）」で設定してください。

※

WPS（Wi-Fi Protected Setup）とは、無線LAN関連の業界団体「Wi-Fiアライアンス」が策定した無線LANの簡単設定規格です。同じWPS対応の無線LANブロードバンドルータ（親機）と組み合わせて無線LANの設定や暗号化を簡単に行うことができる機能です。

※

WPS設定の対象となるのは「アクセスポイント1」です。マルチSSID「アクセスポイント2」～「アクセスポイント4」に接続するときは、「マルチSSIDを設定する」で本製品に設定した同じ無線設定を無線クライアント（子機）に行ってください。本製品と無線クライアントを同じ無線設定にすることにより、無線通信をすることができます。

以下の弊社製の無線LANアダプタがWPSに対応しています。（2008年6月現在）

WPS対応無線LANアダプタ製品

GW-US300GXS

GW-US300Mini2

GW-NS300N-X

GW-US300MiniW-X

GW-DS300N-X

GW-EX300N

GW-US300MiniS

以下の2通りの設定方法があります。お手持ちの無線LANアダプタに合った設定方法を参照してください。

■子機にWPSボタンが付いているときの設定方法

・GW-US300GXS/GW-US300Mini2/GW-EX300Nなど

■子機にWPSボタンが付いていないときの設定方法

・GW-NS300N-X/GW-US300MiniW-X/GW-DS300N-Xなど

■子機にWPSボタンが付いているときの設定方法

GW-EX300Nの設定方法を例に説明します。

設定を始める前に、あらかじめ無線LANアダプタをパソコンにインストールしておいてください。

	本製品とWPS対応の無線アダプタを装着したパソコンを用意し、本製品とパソコンの電源がオンになっていることを確認します。 WPS機能は、初期設定では「有効」に設定されています。ご購入直後の設定時は、そのままへ進んでください。「無効」に設定されているときは、こちらを参照して、WPS機能を「有効」にしてから次の手順に進んでください。

	本製品側面のWPSボタンを1秒以上押し続けて離します。 ▼ WPSボタンが点滅を始めます。2分以内に次の手順を行ってください。

	GW-EX300NのWPSボタンを約5秒間押し続けます。 ※WPSボタンの位置は無線LANアダプタにより異なります。何も操作せずに、30秒～1分ほどお待ちください。

	WEBブラウザをダブルクリックして、インターネットに接続されることを確認します。セキュリティ設定内容（暗号キーなど）は、WPS機能によって新しく設定されます。 GW-EX300NのWPSボタンを使わずにユーティリティで設定するときは、下記の「■子機にWPSボタンが付いていないときの設定方法」を参照してください。

■子機にWPSボタンが付いていないときの設定方法

GW-NS300N-X/GW-US300MiniW-X/GW-DS300N-Xの設定方法を例に説明します。

設定を始める前に、あらかじめ無線LANアダプタをパソコンにインストールしておいてください。

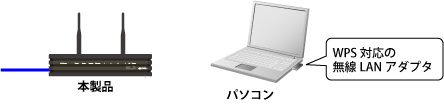

	本製品とWPS対応の無線アダプタを装着したパソコンを用意し、本製品とパソコンの電源がオンになっていることを確認します。 WPS機能は、初期設定では「有効」に設定されています。ご購入直後の設定時は、そのままへ進んでください。「無効」に設定されているときは、こちらを参照して、WPS機能を「有効」にしてから次の手順に進んでください。

	クライアントのユーティリティを起動します。 ※ユーティリティの起動方法は、無線クライアント側の「らくらく！かんたん設定ガイド」またはユーザーズマニュアルを参照してください。 ※他社製の無線LANアダプタをご使用のときは、製品に付属の取扱説明書を参照してください。

	本製品上面のWPSボタンを1秒以上押し続けて離します。 ▼ 本体上面のWPSランプが青色に点滅を始めます。2分以内に次の手順を行ってください。

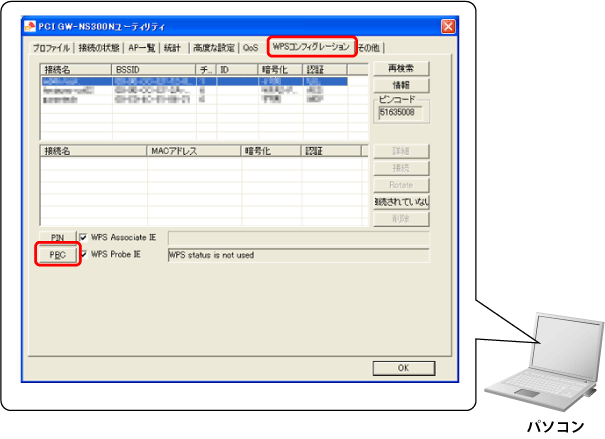

	ユーティリティのWPS設定画面を開き、［PBC］をクリックします。 ※WPSランプの点滅が始まってから、2分以内に上記操作を行ってください。 ※以下は弊社製品GW-NS300N-Xのときの設定画面です。GW-US300MiniW-X/GW-DS300N-Xも同様の設定画面になります。他社製品をお使いのときは、製品に付属の取扱説明書を参照してください。 ▼ アクセスポイントの検索が始まります。しばらくお待ちください。

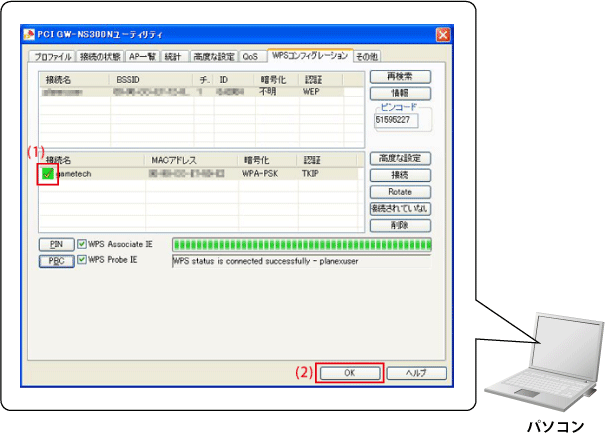

	緑色のアイコンが表示されたことを確認し、［OK］をクリックします。

	以上でWPS設定の完了です。インターネットに接続できるか確認してください。
	セキュリティ設定内容（暗号キーなど）は、WPS機能によって新しく設定されます。 GW-EX300NのWPSボタンを使わずにユーティリティで設定するときは、「■子機にWPSボタンが付いていないときの設定方法」を参照してください。
2台目以降のパソコンに接続するときは、同様に上記手順を行います。
