複数台の本製品を無線接続する(WDS)

本製品にはアクセスポイント間通信をするWDS機能を搭載しています。離れた場所に設置した複数台の本製品同士を無線接続できます。

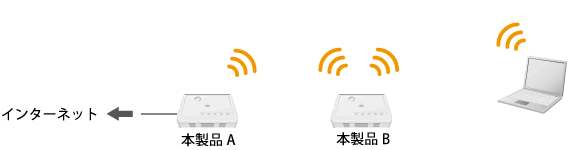

接続例
以下の接続環境を例に説明します。

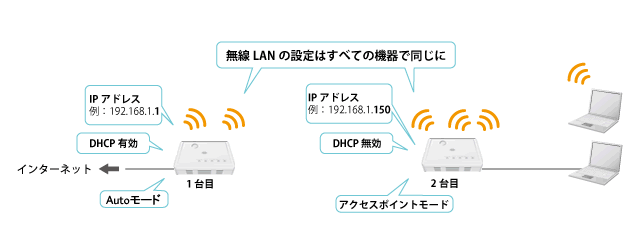

■WDSの設定内容について



WDS機能を使って、アクセスポイント間通信を行うには、以下の設定が必要です。
該当する各手順を参照し、「本製品A」と「本製品B」を設定してください。

(冒頭の接続図を例に説明します。)


本製品A
本製品B
切り替えスイッチ

「Auto」側に設定します。

※設定方法はこちら

AP(アクセスポイント)側に設定します。

※設定方法はこちら
IPアドレス(LAN側)


例:192.168.111.XXX

※確認方法はこちら


本製品Aと同じセグメントのIPアドレスを設定します。(※1)

例:192.168.111.XXX

※設定方法はこちら
セキュリティ
セキュリティを設定します。

※設定方法はこちら
本製品Aと同じセキュリティを設定します。

※WDSの設定方法はこちら
DHCP

「自動」に設定します。

※設定方法はこちら

「無効」に設定します。

※設定方法はこちら
MACアドレス
本製品Bの無線LAN(BSSID)のMACアドレスを設定します。

※BSSIDの確認はこちら

 (ステータスの「無線の構成」→「BSSID」
  を参照してください。)
本製品Aの無線LAN(BSSID)のMACアドレスを設定します。

※BSSIDの確認はこちら

 (ステータスの「無線の構成」→「BSSID」
  を参照してください。)
※1 LAN側のIPアドレスが、それぞれの本製品で同一にならないように設定します。
(例)
1台目の本製品が「192.168.111.1」のときは
2台目の本製品を「192.168.111.150」
3台目の本製品を「192.168.111.160」
4台目の本製品を「192.168.111.170」
のように、頭から4つ目の数値を重複しないように設定変更します。

このページのTOPに戻る



■WDSを設定する

「本製品B」側を設定します。

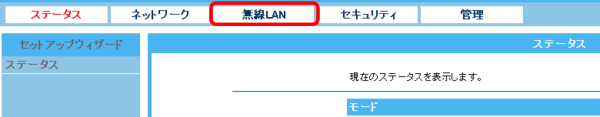

「無線LAN」をクリックします。

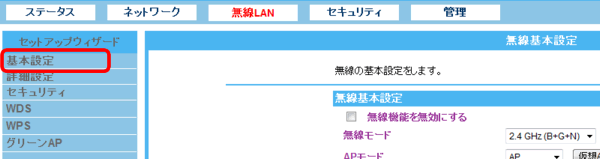

「基本設定」をクリックします。

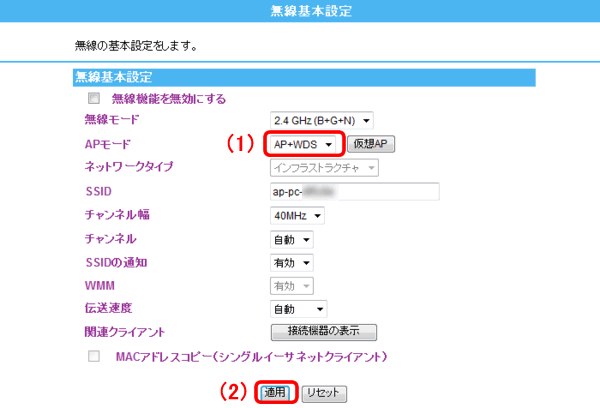

(1)「AP+WDS」または「WDS」を選びます。
  ・「AP+WDS」は有線と無線で接続するタイプです。
  ・「WDS」は有線のみで接続するタイプです。
(2)[適用]をクリックします。



設定した情報が保存されます。

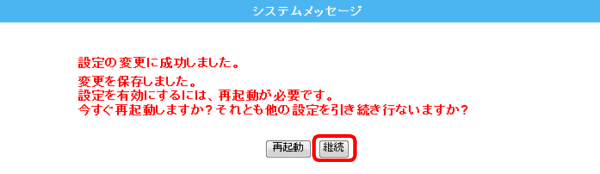

[継続]をクリックします。

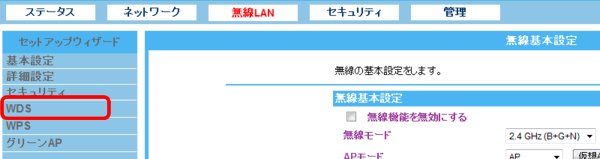

「WDS」をクリックします。

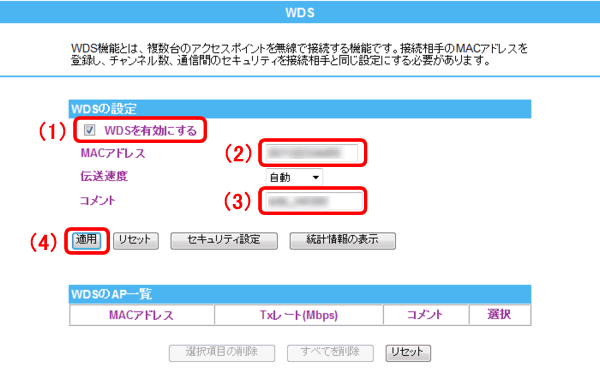

(1)「WDSを有効にする」にチェックを入れます。
(2)本製品AのMACアドレス(無線LAN)を入力します。

  ※必ず接続先の無線LANのMACアドレスを入力してください。
(3)任意にコメントを入力します。
(4)[適用]をクリックします。



設定した情報が保存されます。
[継続]をクリックします。



(1)設定した情報が登録されたことを確認します。
(2)登録した「WDSのAP一覧」にチェックを入れます。
(3)[セキュリティ設定]をクリックします。



「本製品A」と同じセキュリティ情報を登録します。

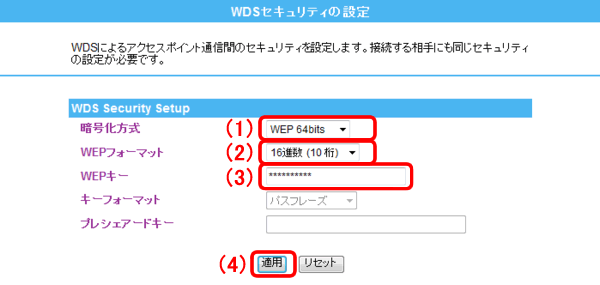

■WEPのとき



(1)暗号化方式から「WEP 64bits」、または「WEP 128bits」を選びます。
(2)WEPフォーマットを選びます。

   ※暗号化方式を「WEP 64bits」を選んだときは、「文字列(5文字)」・「16進数(10桁)」と表示されます。
   ※暗号化方式を「WEP 128bits」を選んだときは、「文字列(13文字)」・「16進数(16桁)」と表示されます。

(3)WEPキーを入力します。
(4)[適用]をクリックします。

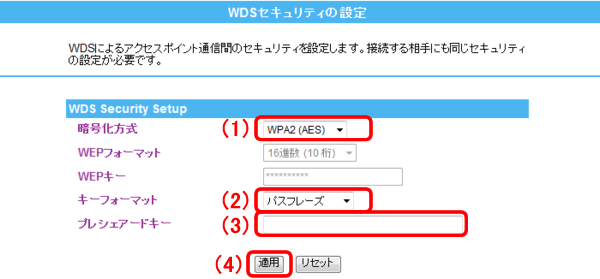

■WPA/WPA2のとき



(1)暗号化方式から「WPA2(AES)」を選びます。
(2)キーフォーマットから「パスフレーズ」または「16進数(64桁)」を選びます。

(3)プレシェアードキーを入力します。
(4)[適用]をクリックします。



設定した情報が保存されます。
[継続]をクリックします。

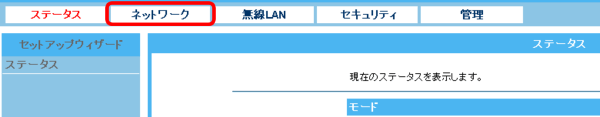

「ネットワーク」をクリックします。

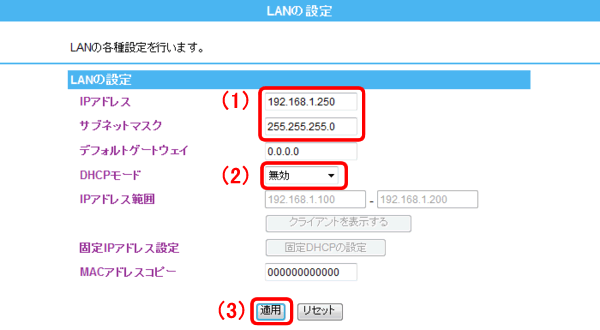

(1)本製品Aと同じセグメントのIPアドレスを設定します。


LAN側のIPアドレスが、それぞれの本製品で同一にならないように設定します。
(例)
1台目の本製品が「192.168.111.1」のときは
2台目の本製品を「192.168.111.150」
3台目の本製品を「192.168.111.160」
4台目の本製品を「192.168.111.170」
のように、頭から4つ目の数値を重複しないように設定変更します。
(2)DHCPモードを「無効」にします。
(3)[適用]をクリックします。

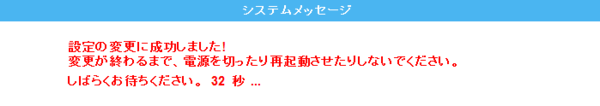

本製品が再起動します。



再起動が終了したら、画面を閉じます。



これで設定は終わりです。
