各部の名称とはたらき

本製品の各部の名称について説明します。

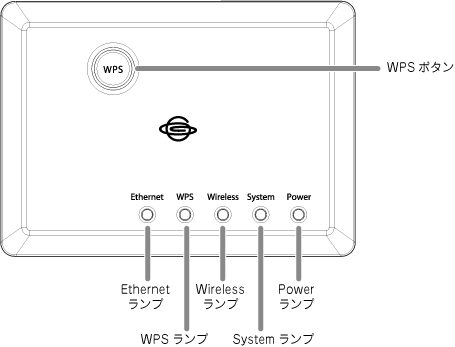

■本製品上面

hontai

LEDの名称	色	機能説明
WPSボタン		WPS（無線LAN簡単設定機能）接続を行うときに使います。 ※操作方法は、こちらを参照してください
Ethenet	緑	点滅	データを送受信している状態です。
		消灯	リンクがない状態です。
WPS	緑	点灯	WPS機能が有効です。
		点滅	WPS接続を試みています。
		消灯	WPS機能が無効です。
Wireless	緑	点灯	無線LAN機能が有効です。
		点滅	データを送受信している状態です。
		消灯	無線LAN機能が無効です。
Syatem	緑	点灯	本製品が正常に動作しています。
		点滅	Systemランプの動作は以下の通りです。システムが処理を実行しているときに点滅します。リセットボタンを2秒押すと一旦消灯し、本製品が再起動します。リセットボタンを3秒以上押し続けると点滅し、工場出荷時の状態に設定が戻ります。
		消灯	本製品の動作に異常があります。
Power	緑	点灯	電源がオンの状態です。
		消灯	電源がオフの状態です。

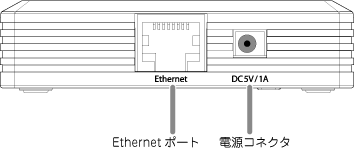

■本製品背面

back

名称	機能説明
Ethernetポート	ADSL、FTTH、ケーブルモデムと接続します。 ※モード切替スイッチが「AP」、「Converter」側のときはLANポートとして使用できます。
電源コネクタ	電源アダプタのコネクタを挿し込みます。

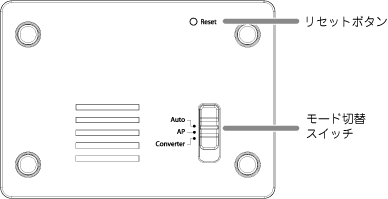

■本製品底面

side

名称	機能説明
リセットボタン	本製品を再起動、または初期化するときに使います。 ●再起動の方法 1.リセットボタンを2秒以内押して、離します。 2.「System」ランプが一旦消灯し、本製品が再起動します。 ●初期化の方法 1.リセットボタンを3秒以上押します。 2.「System」ランプが点滅したら、リセットボタンから離します。 3.しばらくそのままお待ちいただき、全ランプが一旦消灯後、再起動すれば、初期化の完了です。
モード切替スイッチ	Auto	Autoモードに切り替わります。 ※インターネット回線を自動判別します。 ※設定方法はこちらを参照してください。
	AP	アクセスポイントモードに切り替わります。 ※上位ルータのIPアドレスを固定に設定しているときに使用します。　（本製品から下位のクライアントにIPアドレスを割り当てたいときなど）　通常は「Auto」で使用してください。
	Converter	コンバータモードに切り替わります。 ※設定方法はこちらを参照してください
