ユーティリティの表示方法と画面説明

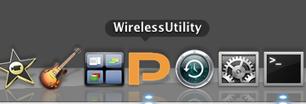

Dockのユーティリティアイコンをクリックします。


Dockにユーティリティアイコンが表示されていないときは、「アプリケーション」フォルダを開き、「Planex Wireless Utility」-「Wireless Utility」をダブルクリックします。

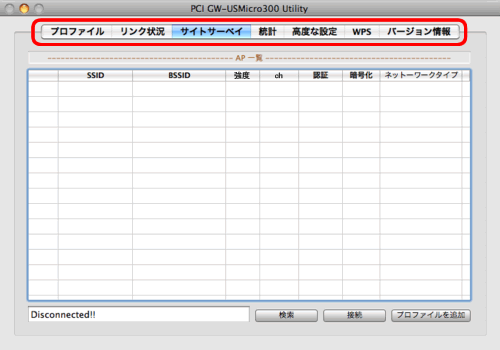

本製品の各種情報の表示や各種設定ができます。

■プロファイル
■リンク状況
■サイトサーベイ
■統計
■高度な設定
■WPS
■バージョン情報

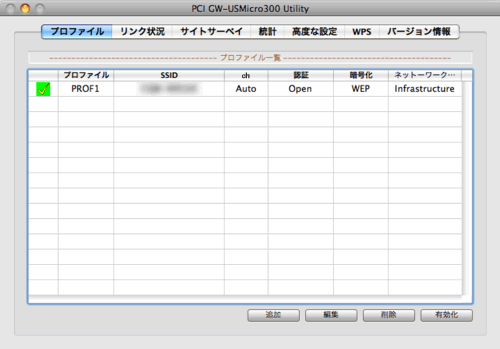

プロファイル

ユーティリティには接続設定をプロファイルとして保存できます。
この画面でプロファイルの選択、追加、編集、削除などができます。

追加

プロファイルの追加ができます。
[追加]をクリックすると「プロファイルの追加」画面が表示されます。

編集 リストから選んだプロファイルの内容を編集できます。
削除 リストから選んだプロファイルを削除できます。
有効化 リストから選んだプロファイル名を接続先に指定します。
指定したプロファイルにはチェックマークが付きます。

チェックマークがのときは未接続です。
チェックマークがのときは接続中です。

ページTopに戻る

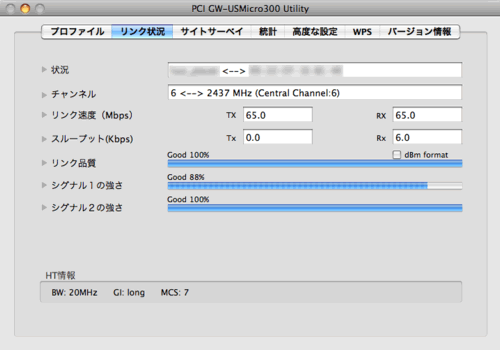

リンク状況

通信状態を表示できます。

状況 接続しているときは接続先のSSID(ネットワーク名)とMACアドレスを表示します。
未接続のときは「Disconnect!!」と表示します。
チャンネル 接続しているときは使っているチャンネルと周波数を表示します。
未接続のときは空欄です。
リンク速度(Mbps) 接続しているときはリンク速度を表示します。
未接続のときは空欄です。
Tx=送信、Rx=受信です。
スループット(Kbps) 送受信しているときの速度を表示します。
未接続のときは空欄です。
Tx=送信、Rx=受信です。
リンク品質 接続品質を表示します。
単位は「%」です。
シグナル1の強さ 電波強度を表示します。
単位は「%」です。
「dBm format」にチェックを入れると 単位が「dBm」になります。
シグナル2の強さ

ページTopに戻る

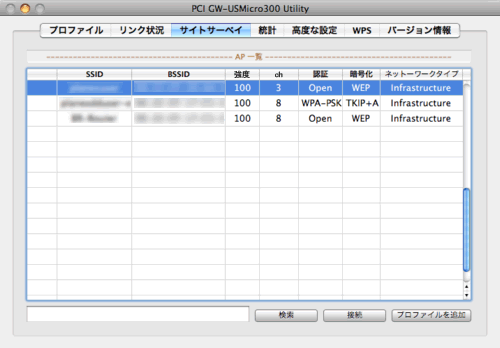

サイトサーベイ

周辺の無線アクセスポイントを検索して表示できます。

検索 再検索できます。
接続 リストから選んだSSID(ネットワーク名)へ接続します。
[接続]をクリックすると 「認証とセキュリティ」画面が表示されます。
プロファイルを追加

リストから選んだSSID(ネットワーク名)をプロファイルに追加できます。
[プロファイルを追加]をクリックすると、「プロファイルの追加」画面が表示されます。

接続中のSSID(ネットワーク名)の横に表示します。
画面左下の欄 接続しているときは「接続 <--> xxx」(xxx部分はSSID(ネットワーク名))を表示します。

ページTopに戻る

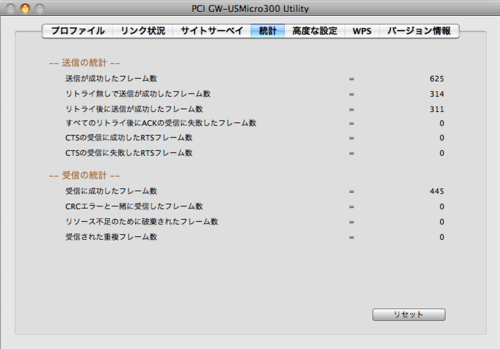

統計

詳細な通信設定ができます。
通常は設定を変更する必要はありません。

リセット 表示中の全ての値をゼロに戻します。

ページTopに戻る

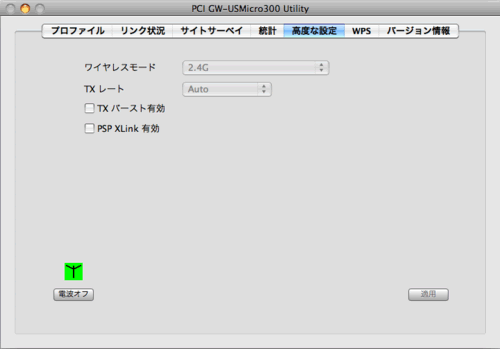

高度な設定

詳細な通信設定ができます。
通常は設定を変更する必要はありません。

TXバースト有効 チェックオンにすると本製品の高速化機能が有効になります。
PSP XLink 有効 チェックオンにするとXLink Kaiを使用することができます。
XLink KaiについてはXLink Kaiのホームページをご覧ください。
Radio Off クリックするとアイコンがになり、本製品の機能が無効になります。
Radio On クリックするとアイコンがに戻り、本製品の機能が有効になります。

ページTopに戻る

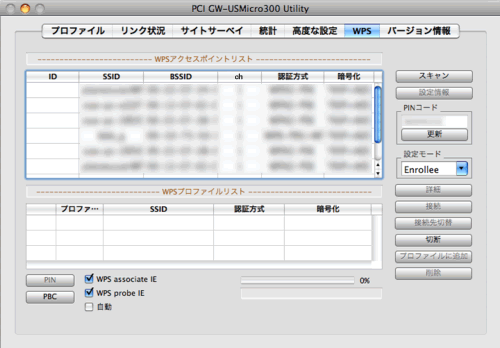

WPS

WPS機能を使って簡単に無線LANを設定することができます。
使用方法はこちらを参照してください。

スキャン 「WPSアクセスポイントリスト」を更新します。
設定情報 選択したSSID(ネットワーク名)の情報を表示します。
更新 PINコードを更新します。
設定モード

PINコード方式のモードを設定します。
設定モードは「Enrollee」または「Registrar」から選びます。

  • 「Enrollee」
    本製品のPINコードを接続先に登録し、接続を行います。
    接続するときは、以下の手順で行います。
    1) 「自動」にチェックを入れます。
    2) [PIN]ボタンをクリックします。
    3) 接続先に本製品のPINコードを入力し、接続を実行
      します。
  • 「Registrar」
    接続先のPINコードを本製品に登録し、接続を行います。
    1) 「自動」にチェックを入れます。
    2) 接続モードを「Registrar」にします。
    3) 接続先のPINコードを「PINコード」に入力します。
    4) [PIN]ボタンをクリックします。
詳細 「WPSプロファイルリスト」に登録されているSSID(ネットワーク名)のセキュリティ情報画面を表示します。
接続 「WPSプロファイルリスト」に登録されているSSID(ネットワーク名)へ接続します。
接続先切替 「WPSプロファイルリスト」に登録されている接続先に切り替えます。
※接続先が「WPSプロファイルリスト」に登録されているときのみ有効です。
切断 接続しているSSID(ネットワーク名)と切断します。
プロファイルに追加 「プロファイル」タブの「プロファイル一覧」に登録します。
削除 「WPSアクセスポイントリスト」から削除します。
PIN PINコード方式でWPS接続します。
※「自動」にチェックを入れると[PIN]ボタンが有効になります。
PBC プッシュボタン方式でWPS接続します。
接続中のSSID(ネットワーク名)の横に表示します。

ページTopに戻る

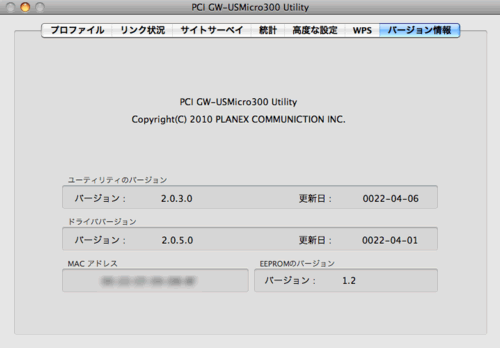

バージョン情報

ソフトウェアのバージョンと、MACアドレスなどを表示できます。



ページTopに戻る
