PLANEX GW-US54HPのユーティリティ

表示方法

Dockのユーティリティアイコンをクリック。

ユーティリティの表示

※Dockにユーティリティアイコンが表示されていないときは、「アプリケーション」→「USBWirelessUtility」をクリックします。

本製品の各種情報の表示や各種設定ができます。

■Profile

■Link Status

■Site Survey

■Statistics

■Advanced

■About

■Profile

ユーティリティには接続設定をプロファイルとして保存できます。
この画面でプロファイルの選択、追加、編集、削除などができます。

［ADD］プロファイルの追加ができます。

［EDIT］リストから選んだプロファイルの内容を編集できます。

［DELETE］リストから選んだプロファイルを削除できます。

［ACTIVATE］リストから選んだプロファイル名を接続先に指定します。
指定したプロファイルにはチェックマークが付きます。
チェックマークが赤色ときは未接続です。
チェックマークが緑色ときは接続中です。

ページTopに戻る

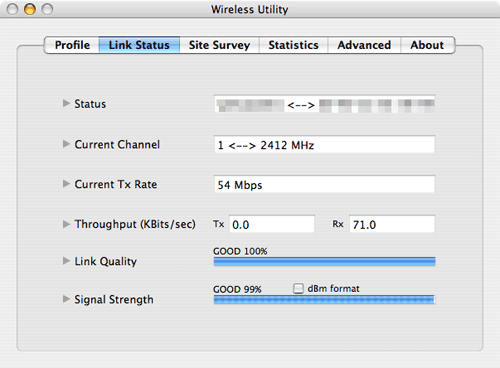

■Link Status

通信状態を表示できます。

Status	接続しているときは接続先SSID（ネットワーク名)とMACアドレスを表示します。未接続のときは「Disconnect」と表示します。
Current Channel	接続しているときは使っているチャンネルと周波数を表示します。未接続のときは空欄です。
Current Tx Rate	接続しているときはリンク速度を表示します。未接続のときは空欄です。
Throughput	送受信しているときの速度を表示します。未接続のときは空欄です。 Tx＝送信、Rx＝受信です。
Link Quality	接続品質を表示します。単位は「%」です。
Signal Strength	電波強度を表示します。単位は「%」です。「dBm format」にチェックを入れると単位が「dBm」になります。

ページTopに戻る

■Site Survey

周辺の無線アクセスポイントを検索して表示できます。

［RESCAN］	再検索できます。
［CONNECT］	リストから選んだSSID（ネットワーク名）へ接続します。暗号化設定が必要なときは「認証とセキュリティ」が表示されます。
［ADD PROFILE］	リストから選んだSSID（ネットワーク名）をプロファイルに追加できます。追加画面が表示されます。
	接続中のSSID（ネットワーク名）の横に表示します。
画面左下の欄	接続しているときは「Connected <--> xxx」（xxx部分はSSID（ネットワーク名））を表示します。

ページTopに戻る

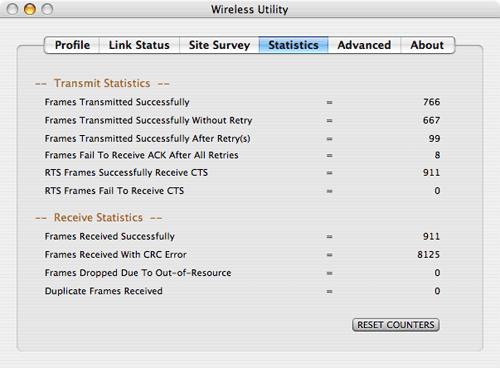

■Statistics

送受信の統計情報を表示できます。
電波の繋がり具合などは「Link Status」から見られます。

［RESET COUNTERS］

表示中の全ての値をゼロに戻します。

ページTopに戻る

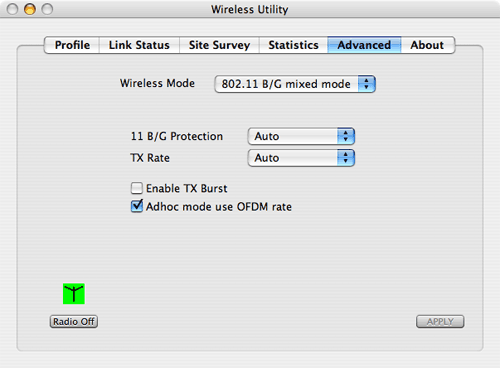

■Advanced

詳細な通信設定ができます。
通常は設定を変更する必要はありません。
通常の接続設定はこちらでできます。

Enable TX Burst	チェックオンにすると本製品の高速化機能が有効になります。
［Radio Off］	クリックするとアイコンがになり、本製品の機能が無効になります。
［Radio On］	クリックするとアイコンがに戻り、本製品の機能が有効になります。

ページTopに戻る

■About

ソフトウェアのバージョンと、MACアドレスなどを表示できます。
