GW-US300MiniS

STEP3. 本製品の取り付け〜暗号化設定


設定のために本製品を接続したら、 設定が完了するまで、本製品をパソコンから取り外さないでください。
本製品はUSBハブには対応しておりません。
以下のいずれかの方法を選んで設定してください。


WPSを使って自動で設定するとき→■かんたん設定※1


ユーティリティを使って手動で設定するとき→■通常設定※2

※1: お手持ちの無線ブロードバンドルータがWPS機能に対応しているときは、「かんたん設定」で設定できます。
※2: お手持ちの無線ブロードバンドルータがWPS機能に対応していないときは、「通常設定」で設定します。

■かんたん設定

ここでは、弊社のWPS対応無線ブロードバンドルータ「MZK-WNH」を使った設定方法を説明します。
※設定方法はOS によって異なります。以下の手順を参考にして設定を行ってください。

■設定前の準備
MZK-WNHがインターネットに接続できることを確認してください。


パソコンの電源がオンになっていることを確認し、本製品をパソコンのUSBポートに取り付けます。

USBWirelessUtilityが自動的に表示されないとき

USBWirelessUtilityが表示されないときは、「アプリケーション」フォルダを開き、「USBWirelessUtility」をダブルクリッ クします。


USBWirelessUtilityが起動したら、 「サイトサーベイ」をクリックします。



「サイトサーベイ」画面下の[検索]をクリックします。



■Mac OS X 10.6/10.5をご使用のときは
へ進みます。

■Mac OS X 10.4/10.3をご使用のときは
「アップルメニュー」→「システム環境設定」をクリックします。

アップルメニュー
ワンポイント
「システム環境設定」アイコンをクリックしても「システム環境設定」画面を表示できます。
「システム環境設定」アイコン


「システム環境設定」が表示されます。


「インターネットとネットワーク」の 「ネットワーク」をクリックします。
インターネットとネットワーク
ワンポイント
「システム環境設定」に「ネットワーク」アイコンが表示されないときは、「すべてを表示」アイコンをクリックします。
「すべてを表示」




「新しいネットワークインターフェイスが検出されました。」(または「新しいポートが検出されました」)と表示されます。[ネットワーク環境設定...](または[OK])をクリックします。



2

以下の画面が表示されたら下記を入力します。
(1)管理者のアカウント名(名前)を入力します。
(2)管理者のパスワードを入力します。
(3)[OK]をクリックします。



[適用](または[今すぐ適用])をクリックします。



MZK-WNH本体背面のWPSボタンを4秒以上9秒以内押して離します。
※ボタンを押す秒数やボタンの位置はお使いの機器により異なります。




1 上部のメニューから「WPS」をクリックします。


2 [PBC]をクリックします。

wps_button


接続先の検索が始まります 。


2 「PBC-Get WPS profile successfully.」と表示されていることを確認します。

wps_pbc


2 WEBブラウザを起動して、インターネットに接続されることを確認します。
wps_successfully

以上で設定は終了です。
接続に失敗したときは再度試してください。それでもつながらないときは、以降の「通常設定」で設定してください。

■通常設定

以下の手順で設定します。
※設定方法はOS によって異なります。以下の手順を参考にして設定を行ってください。

1 本製品を、起動しているパソコン本体のUSBポートに接続します。

USBWirelessUtilityが自動的に表示されないとき

USBWirelessUtilityが表示されないときは、「アプリケーション」フォルダを開き、「USBWirelessUtility」をダブルクリッ クします。


USBWirelessUtilityが起動したら、 「サイトサーベイ」をクリックします。



「サイトサーベイ」画面下の[検索]をクリックします。

■Mac OS X 10.6/10.5をご使用のときは
へ進みます。

■Mac OS X 10.4/10.3をご使用のときは
「アップルメニュー」→「システム環境設定」をクリックします。

アップルメニュー
ワンポイント
「システム環境設定」アイコンをクリックしても「システム環境設定」画面を表示できます。
「システム環境設定」アイコン


「システム環境設定」が表示されます。


「インターネットとネットワーク」の 「ネットワーク」をクリックします。
インターネットとネットワーク
ワンポイント
「システム環境設定」に「ネットワーク」アイコンが表示されないときは、「すべてを表示」アイコンをクリックします。
「すべてを表示」




「新しいネットワークインターフェイスが検出されました。」(または「新しいポートが検出されました」)と表示されます。[ネットワーク環境設定...](または[OK])をクリックします。



2

以下の画面が表示されたら下記を入力します。
(1)管理者のアカウント名(名前)を入力します。
(2)管理者のパスワードを入力します。
(3)[OK]をクリックします。



[適用](または[今すぐ適用])をクリックします。

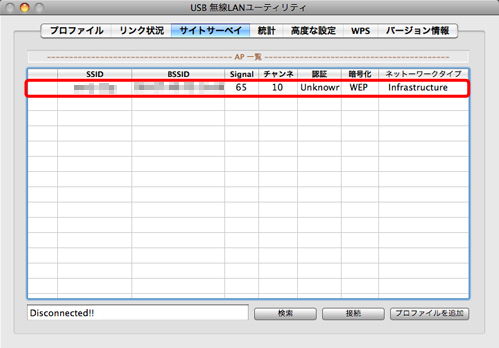

自動的に「サイトサーベイ」画面が表示され、周辺の無線ネットワークを検索して、リストに表示します。


表の(イ)と同じ名前が表示されないときは・・・・

●[検索]をクリックします。
●SSIDが隠ぺいされている可能性があります。
アクセスポイントの無線LANの設定内容を確認後、「困ったときは」-「困った その4」を参照して設定してください。

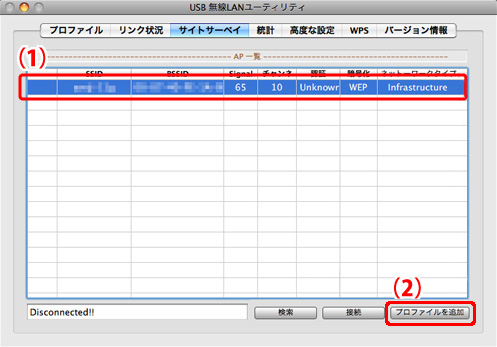

3 リストから、無線LANを調べるで作成した表の(イ)と同じネットワーク名(SSID)をクリックし、[プロファイルを追加]をクリックします。
4

「認証とセキュリティ」をクリックし、無線LANを調べるで作成した表の(ロ)の内容に従って設定して、[OK]をクリックします。

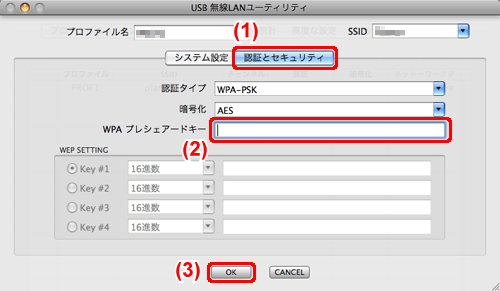

●WPA プレシェアードキーに入力する場合
・「WPAプレシェアードキー」に表(ロ)の設定内容を半角で入力します。

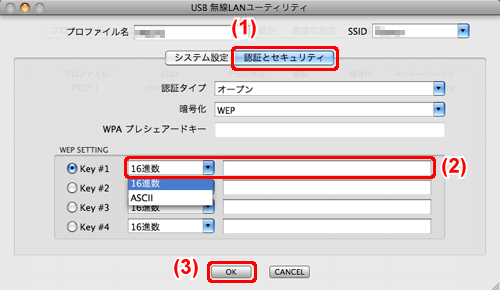

●Key#1に入力する場合
・「Key#1」の文字数が10または26文字のときは『16進数』を選びます。
・「Key#1」の文字数が5または13文字のときは『ASCII』を選びます。

※認証方式をシェアードにする必要があるときは、手動で「認証タイプ」を「シェアード」に変更してください。

●どちらも入力できない場合
次に進みます。

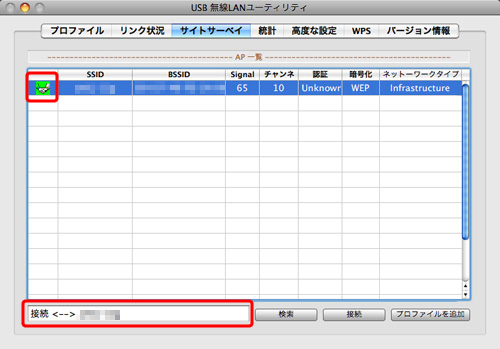

5 選んだ接続先に緑色のマークが付き、左下のステータスが『接続』と表示されます。
6


ユーティリティを最小化します。
以上で設定は終了です。


緑色のマークが表示されない/ステータスが “Disconnected!!” のときは・・・・
●「サイトサーベイ」画面の[検索]をクリックして、もう一度手順[2]から行ってください。



設定を保存する場合は、「サイトサーベイ」画面で[プロファイルを追加]をクリックします。
設定方法の詳細は、こちらを参照してください。
