STEP 3. 無線LANを設定する

無線LANの設定方法を説明します。
※開発中の画面を使っているため、画面および手順が変更になることがあります。

以下のいずれかの方法を選んで設定してください。

WPSボタンを使って自動で設定するとき→■かんたん設定^※1へ

ユーティリティを使って手動で設定するとき→■通常設定^※2へ

※1: お手持ちの無線ブロードバンドルータがWPS機能に対応しているときは、「かんたん設定」で設定できます。
弊社WPS対応無線ブロードバンドルータ：MZK-W04N-X（2007年10月現在）
※2: お手持ちの無線ブロードバンドルータがWPS機能に対応していないときは、「通常設定」で設定します。

■かんたん設定

ここでは、弊社のWPS対応無線ブロードバンドルータ「MZK-W04N-X」を使った設定方法を説明します。

■設定前の準備
MZK-W04N-Xがインターネットに接続できることを確認してください。

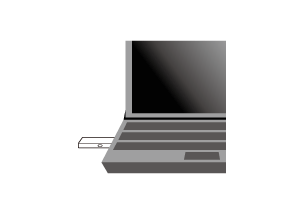

	本製品をパソコンのUSBポートに取り付け、パソコンの電源をオンにします。 ※パソコンが起動するまでしばらくお待ちください。

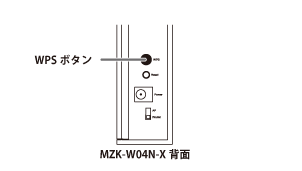

	MZK-W04N-X本体背面のWPSボタンを約2秒間押し続けます。

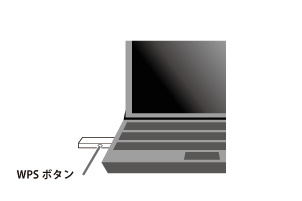

	本製品のWPSボタンを約2秒間押し続けます。

	何も操作せずに、30秒～1分ほど待ち、「STEP 4. インターネットに接続する」へ進んでください。

	これで無線LANの設定は終わりです。

■通常設定

「STEP2.無線LAN設定の準備をする」で作成した表を使って、以下の手順で設定します。

お使いの無線ブロードバンドルータ（または無線アクセスポイント）の設定内容に合わせて、設定してください。
接続先と設定内容が異なると無線LAN接続することができません。

	システムトレイのユーティリティアイコンをダブルクリックします。 ※システムトレイにユーティリティアイコンが表示されていないときは、「スタート」→「すべてのプログラム(または、「プログラム」)」→「PCI GW-US300Mini2」→「PCI GW-US300Mini2ユーティリティ」をクリックすることでも起動できます。
	▼ ユーティリティが起動します。

	「AP一覧」タブをクリックします。 ※Windows Vistaでは、「高度な設定」タブと「QoS」タブはありません


	表の(イ)と同じ「SSID」をクリックし、［プロファイルに追加］をクリックします。

	▼ 「プロファイルの追加」が表示されます。 ※SSIDが表示されないときは、［再検索］をクリックしてください。それでも表示されないときは、トラブルシューティング ■困った！その3 「AP一覧」に接続先の無線アクセスポイントが表示されない編を参照してください。
	暗号化を設定します。
	（1）「認証とセキュリティ」タブをクリックします。（2）表の（ロ）の内容を、「WPAプレシェアードキー」または「WEPキー」の「キー1」のいずれか入力できる方の空欄に入力します。どちらも入力できないときは暗号化設定が無効です。（3）へ進んでください。どちらの空欄に入力できるかは、無線アクセスポイント（または無線ルータ）の設定に依存します。無線アクセスポイント（または無線ルータ）の設定がWEPのとき、「WEPキー」の「キー1」に入力できます。WPA-PSKまたはWPA2-PSKのときは、「WPAプレシェアードキー」に入力できます。 ■「WPAプレシェアードキー」のとき ■「キー1」のとき「キー1」へ入力し、左のプルダウンメニューを以下のように切り替えてください。・「キー1」の文字数が10文字または26文字のときは「16進数」選びます。・「キー1」の文字数が5文字または13文字のときは「10進数」を選びます。（3）［OK］をクリックします。
	「プロファイル」タブをクリックします。



	「プロファイルリスト」で接続先を選び[有効にする]をクリックします。

	■Windows Vistaをお使いのときは「ネットワークの場所の設定」画面が表示されることがあります。そのときは以下の手順を行ってください。 (1)「家庭」、「職場」または「公共の場所」から無線LANを使用する場所を選びます。 ▼ 「ユーザーアカウント制御」画面が表示されます。 (2)［続行］をクリックします。 ▼ 「ネットワーク設定が正しく設定されました」が表示されます。 (3)［閉じる］をクリックして画面を閉じ、へ進んでください。

	選んだ接続先に緑色のチェックが付くことを確かめます。 ※Windows Vistaのときは、の画面で、「AP一覧」タブをクリックし、選んだ接続先にのアイコンが付いていることを確かめます。

	タスクトレイのアイコンについて接続に成功すると、タスクトレイのアイコンがからに変わります。アイコンがのときは、接続されていない状態です。そのときはトラブルシューティングの「■困った！その1 無線LAN通信ができない編」を参照してください。
	[OK]をクリックしてユーティリティを閉じます。これで暗号化設定は終わりです。続けてSTEP 4. インターネットに接続するへ進んでください。

■WEPについて
WEPとは、無線LANセキュリティの中で最も一般的な暗号化方式で、アクセスポイントとクライアントに共通の暗号キー（WEPキー）を設定します。本製品で設定できるWEPキーの長さは、「64bit」「128bit」の2種類です。数値が大きくなるほど設定できる文字数が多くなり、暗号化強度も向上しますが、復号するのに時間がかかるため、若干通信速度が低下することがあります。

■WPA-PSK/WPA2-PSKについて
WPA-PSK/WPA2-PSKとは、WPA/WPA2規格の一つです。認証は事前共有キー（PSK）を用い、暗号化はTKIPまたはAESという方式によって一定時間ごとに暗号キーが更新されるため、WEPよりセキュリティの強度が向上しています。認証サーバを必要としないため、ホームユースに適したセキュリティです。

■WPA-EAP/WPA2-EAPについて
　WPA-EAP/WPA2-EAPとは、無線LANの業界団体Wi-Fiアライアンスが策定したWPA/WPA2規格の一つです。ユーザ認証方式にIEEE802.1X方式を用います。認証をおこなう際には、RADIUSサーバという認証サーバが必要となるため、主に企業などに適したセキュリティです。本製品はWPA-EAP/WPA2-EAPに対応していますが、動作保証しておりません。お客様の責任の範囲内においてご使用ください。

■IEEE802.1X認証について
IEEE802.1X認証とは、クライアントと認証サーバ間で相互認証をおこない、許可されたユーザのみ認証されるシステムです。ユーザ認証方式にはIEEE802.1X方式を用います。この機能を使用するためには、IEEE802.1Xに対応したアクセスポイントとRADIUSサーバという認証サーバが必要となります。主に企業などに適したセキュリティです。本製品はIEEE802.1X認証に対応していますが、動作保証しておりません。お客様の責任の範囲内においてご使用ください。
