製品について

本製品の各部の名称について説明します。

■本体

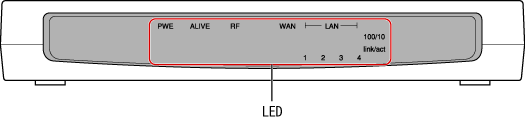

・正面

LEDの名称		色	状態	機能説明
PWR		橙	点灯	電源がオンの状態です。
			消灯	電源がオフの状態です。
ALIVE		緑	点滅	本製品が動作しています。
			消灯	本製品は動作していません。
RF		緑	点滅	無線LANが動作しています。
WAN/LAN	10/100	緑	点灯	100BASE-TXでリンクしています。
			消灯	10BASE-Tでリンクしています。
	Link/Act	緑	点滅	アクセスしています。
			点灯	アクセスしていません。

・背面

名称	はたらき
電源コネクタ	付属のACアダプタのコネクタを挿し込みます。
LAN/WANポート	LANケーブルを接続します。
COMポート	プリンタ、キーパッドを付属ケーブルで接続します。
リセットボタン	本製品を初期化します。
アンテナ端子	付属のアンテナを取り付けます。

・裏面

S/N	本製品のシリアルナンバーです。
NODE ID	本製品のMACアドレス（ノードID）です。

■キーパッド

・正面

テンキー	ユニット数を入力します。

・裏面

S/N	本製品のシリアルナンバーです。

■プリンタ

・正面

名称	はたらき
FEED	用紙を送ります。
ON LINE	プリンタのオンライン/オフラインを切り替えます。
POWER	電源のオン/オフを示します。
MODE	点灯	プリンタはオンライン状態です。
	消灯	プリンタはオフライン状態です。
	点滅	早い点滅：用紙がありません。遅い点滅：プリンタヘッドが過熱しています。温度が下がるまで、しばらく待ちます。

・背面

名称	はたらき
パラレルポート	付属ケーブルでアクセスポイントと接続します。
電源コネクタ	付属のACアダプタのコネクタを挿し込みます。
電源スイッチ	電源をオン/オフします。

　

・裏面

S/N	本製品のシリアルナンバーです。
NODE　ID	本製品のMACアドレス（ノードID）です。
