■各部の名称とはたらき
本製品の各部の名称について説明します。

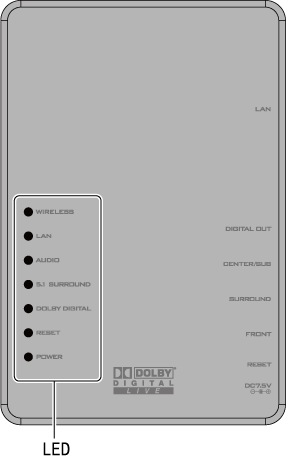

■本体正面
 |
LEDの名称 |
色 |
機能説明 |
WIRELESS |
緑 |
点灯
点滅 |
無線LAN動作中です。 |
LAN |
緑 |
点灯 点滅 |
ポートがリンクしています。 |
消灯 |
ポートがリンクしていません。 |
AUDIO |
緑 |
点灯 点滅 |
ネットワークに接続されています。 |
消灯 |
ネットワークから切断されています。 |
5.1 SURROUND |
緑 |
点灯 |
5.1chサラウンドが動作しています。 |
消灯 |
5.1chサラウンドが動作していません。 |
DOLBY DIGITAL |
緑 |
点灯 |
Dolby Digital Liveが動作しています。 |
消灯 |
Dolby Digital Liveが動作していません。 |
RESET |
緑 |
点灯 点滅 |
本製品が再起動/初期中です。 |
POWER |
緑 |
点灯 |
電源がオンの状態です。 |
消灯 |
電源がオフの状態です。 |
|

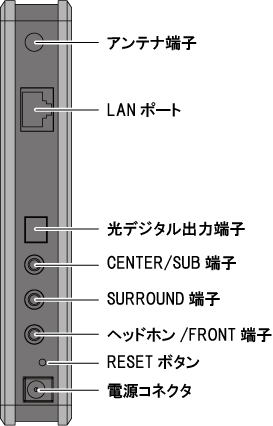

■本製品側面
 |
名称 |
はたらき |
アンテナ端子 |
付属のアンテナをつけます。 |
LANポート |
LANケーブルを接続します。 |
光デジタル出力 端子 |
光デジタルケーブルを接続します。 |
CENTER/SUB 端子 |
センタースピーカーとサブウーファーのケーブルを差し込みます。 |
SURROUND端子 |
サラウンドスピーカーのケーブルを差し込みます。 |
ヘッドホン/FRONT端子 |
ヘッドホンまたはフロントスピーカーのケーブルを接続します。 |
RESETボタン |
本製品を再起動または初期化できます。
約3秒押し続けると再起動します。
約10秒以上押し続けると、初期化されます。
|
電源コネクタ |
付属のACアダプタのコネクタを差し込みます。 |
|
■本体裏面

Serial NO |
本製品のシリアルナンバーです。 |
Node ID |
本製品のMACアドレス(ノードID)です。 |
|

|
