各部の名称とはたらき

本製品の各部の名称について説明します。

尚、本製品の設置方法については、こちらを参照してください。

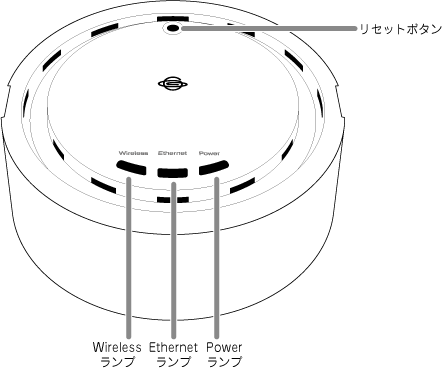

LEDの名称	色	機能説明
Power	青	点灯	電源がオンの状態です。
		消灯	電源がオフの状態です。
		点滅	リセットボタンを10秒以上押すと、点滅します。 ※工場出荷時の状態に設定が戻ります。
Ethernet	青	点灯	有線LANで接続されています。
		消灯	有線LANが接続されていません。
		点滅	有線LANでデータを送受信している状態です。
Wireless	青	点灯	無線LAN機能が有効です。
		消灯	無線LAN機能が無効です。
		点滅	無線LANでデータを送受信している状態です。

名称	機能説明
リセットボタン	本製品を初期化するときに使います。 ●初期化の方法 1.リセットボタンを10秒以上押します。 2.「Power」ランプが点滅したら、リセットボタンから離します。 3.しばらくそのままお待ちいただき、本製品が再起動したら、初期化の完了です。

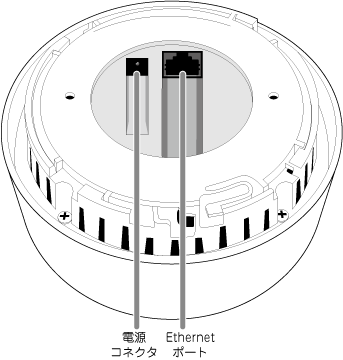

名称	機能説明
電源コネクタ	電源アダプタのコネクタを挿し込みます。
Ethernetポート	LANケーブルを接続します。
