本製品の設置方法

本製品の設置方法を説明します。

本製品底面のふたを右側に回し、取り外します。

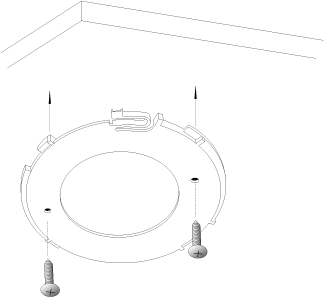

取り外したふたを同梱品の壁掛けキットで固定します。
※天井や壁に取り付けないときはへ進んでください。

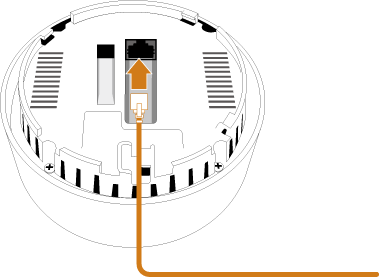

本製品裏面の「Ethernetポート」と通信機器の「LANポート」を付属の LANケーブルで接続します。

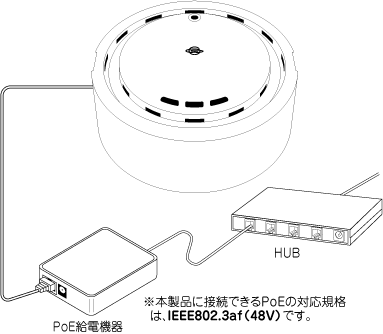

●PoE給電機能に対応した機器と接続するとき


PoE給電機器から電源が供給され、本製品の電源がオンになります。



●PoE給電機能が未対応の機器と接続するとき

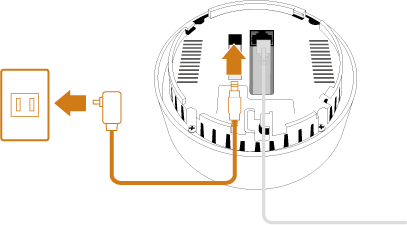

本製品底面の「電源コネクタ」とコンセントを、付属の「ACアダプタ」で接続します。本製品の電源がオンになります。

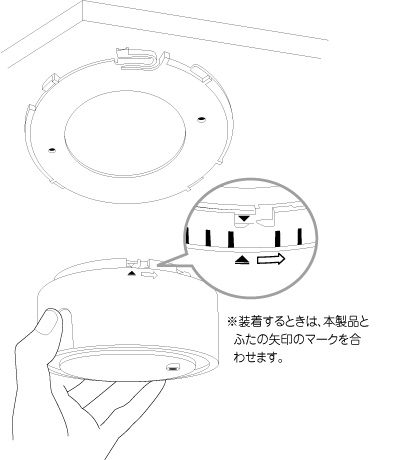

壁掛けキッドで固定したふたに本製品を装着し、本製品を右側に回して固定します。




以上で本製品の設置は完了です。
