■本製品のご案内

本製品の各部の名称について説明します。

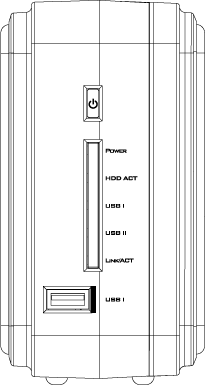

■本体正面
|
|
 |
Powerボタン |
電源をオン/オフするときは2秒長押ししてください。 |
USB Iポート |
USBポートです。 |
LEDの点灯/点滅は以下のように動作します。
LED |
POWER |
緑点灯 |
電源オン |
緑点滅 |
システム起動中/終了中 |
消灯 |
電源オフ |
HDD ACT |
橙点滅 |
HDDアクセス中 |
USB I |
緑点灯 |
USB Iポート接続中 |
USB II |
緑点灯 |
USB IIポート接続中 |
LINK/ACT |
緑点灯 |
1000BASE-Tでリンク |
緑点滅 |
1000BASE-Tでリンク&データ送受信中 |
橙点灯 |
10/100BASE-TXでリンク |
橙点滅 |
10/100BASE-TXでリンク&データ送受信中 |
消灯 |
LANポートがリンクしていません |
|
|

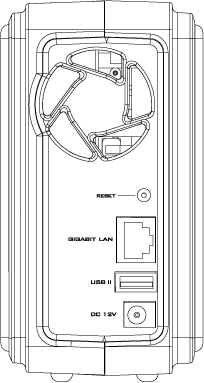

■本体背面
|
|
 |
Resetボタン |
本製品を外部から初期化したいときに使います。
4秒間長押しするとLEDが点滅し初期化処理が始まります。 |
LANポート |
LANケーブルを接続します。 |
USB II ポート |
USBポートです。 |
電源端子 |
付属ACアダプタを接続します。 |
|

|
