セキュリティ

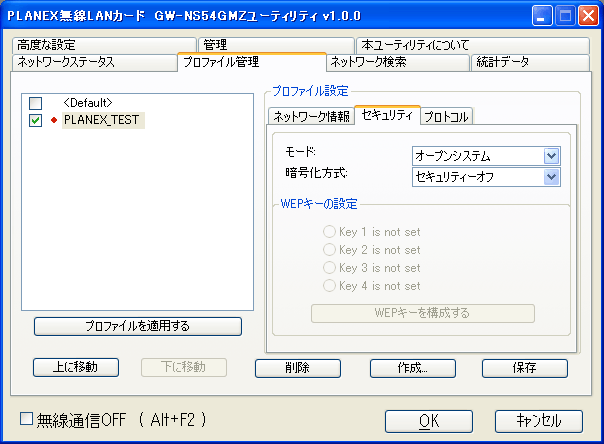

プロファイル管理- セキュリティ

ネットワークセキュリティプロトコル

●セキュリティ

モード

認証モードを表示、選択します。「ネットワーク」タブで設定した「接続タイプ」によって選択できる認証方式が変わります。

インフラストラクチャ	「オープンシステム」「共有キー」「自動」「802.1X」「WPA-PSK」「WPA2-PSK」「WPA」「WPA2」「CCX ※」
アドホック	「オープンシステム」「共有キー」「自動」

※ CCXについてのサポートはしておりません。

暗号化方式

暗号化方式を表示、選択します。認証モードによって選択できる暗号化方式が変わります。

オープンシステム	セキュリティオフ、WEP
共有キー	WEP
自動	セキュリティオフ、WEP
802.1X	WEP
WPA-PSK	TKIP、AES
WPA2-PSK	TKIP、AES
WPA	TKIP
WPA2	TKIP、AES
CCX ※2	セキュリティオフ、WEP

※2 CCXについてのサポートはしておりません。

暗号方式によって設定が異なります。下記は暗号化方式ごとの設定です。

■ オープンシステム、自動

暗号化方式

セキュリティーオフ

暗号化が設定されません。同じく、セキュリティを設定していない無線LAN機器に接続することができます。また、不正なアクセスも受けやすくなります。

WEP

WEP暗号方式を設定します。WEPを選択すると「WEPキーの設定」が有効になります。

WEPキーの設定

Key 1～Key4

設定したWEPキーを選択します。
WEPキーが設定されていないときは、「Key * is not set」が表示されます。
WEPキーを設定すると「Select Key * as Transmit Key」が表示されます。
※ 「*」は～4の数字です。

［WEPキーを構成する］

クリックすると、WEPキー作成画面が表示され、WEPキーを最大4つまで作成することができます。
※ 「暗号化方式」で「WEP」を選ぶと、WEPキーを構成することができます。

キーフォーマット

キー入力方式を設定します。「16進数」または「文字列」を選びます。

キー長

キー長を設定します。「16進数」または「文字列」によって選択が異なります。

16進数	「64ビット（10桁）」「128ビット（26桁）」
文字列	「64ビット（文字列5桁）」「128ビット（文字列13桁）」

送信キー

Key1～Key4 まで設定できます。

キーの種類

WEPキーを入力します。WEPキーは無線LAN機器同士で同じ文字列を設定します。
「キーフォーマット」と「キー長」の選択によって入力できる文字数が異なります。

	64bit	128bit	使える文字
16進数	10文字	26文字	0～9、a～f
文字列	5文字	13文字	0～9、a～z

■ 共有キー

暗号化方式
WEP	WEP暗号方式を設定します。WEPを選択すると「WEPキーの設定」が有効になります。
WEPキーの設定
Key 1～Key4	設定したWEPキーを選択します。 WEPキーが設定されていないときは、「Key * is not set」が表示されます。 WEPキーを設定すると「Select Key * as Transmit Key」が表示されます。 ※ 「*」は～4の数字です。
［WEPキーを構成する］	クリックするとWEPキー作成画面が表示されて、WEPキーを最大4つまで作成することができます。 WEPキーの設定は「オープンシステム」、「自動」と同じです。

■ 802.1X
※ 802.1Xを利用するには、認証サーバ（Radiusサーバ）が必要です。

暗号化方式	「WEP」暗号方式を設定します。
802.1X Authentication Protcol	Radiusサーバを通して無線LANアクセスポイントに接続するために、認証モードとして「WPA 802.1X EAP/TLS」または「WPA 802.1X PEAP」を選択できます。
「WPA-Radius」認証設定を行う	Radiusサーバに合わせて設定します。「WPA 802.1X EAP/TLS」、「WPA 802.1X PEAP」によって設定が異なります。

■ WPA-PSK、WPA2-PSK
※ WPA-PSKを利用するには、無線LANアクセスポイントも同じWPA-PSKをサポートしている必要があります。

暗号化方式

「TKIP」または「AES」を選択します。

TKIP	一定時間ごとに自動的に「パスフレーズ」に設定した暗号化キーを変更する方式です。
AES	TKIPと同じく一定時間ごとに自動的に「パスフレーズ」に設定した暗号化キーを変更しますが、この暗号・複合化処理をハードウェアで行うため、TKIPよりも処理が早くなります。 ※ 無線LANアクセスポイントもAESに対応している必要があります。

パスフレーズ

パスフレーズを入力します。パスフレーズは無線LANアクセスポイントと同じ値を入力します。
半角英数字で8～63文字で入力します。

パスフレーズの再入力

確認のためパスフレーズを再度入力します。

■ WPA、WPA2（802.1X EAP/TLS）
※ WPA（802.1X EAP/TLS）を利用するには、認証サーバ（Radiusサーバ）が必要です。

暗号化方式	「TKIP」または「AEP」を選択します。
802.1X Authentication Protcol	Radiusサーバを通して無線LANアクセスポイントに接続するために、認証モードとして「WPA 802.1X EAP/TLS」または「WPA 802.1X PEAP」を選択できます。
「WPA-Radius」認証設定を行う	Radiusサーバに合わせて設定します。「WPA 802.1X EAP/TLS」、「WPA 802.1X PEAP」によって設定が異なります。
