STEP4. 暗号化設定

暗号化の設定方法を説明します。

※開発中の画面を使用しているため、画面が変更になることがあります。

「STEP3.暗号化設定の準備」で作成した表を使って、以下の手順で設定します。

デスクトップのユーティリティアイコンをダブルクリックします。

※「スタート」→「プログラム」→「Atheros」→「Atheros Client Utility」をクリックすることでも起動できます。

▼
ユーティリティが起動します。

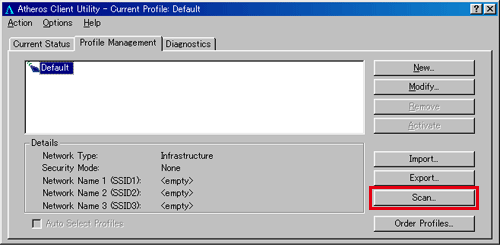

［Scan］をクリックします。

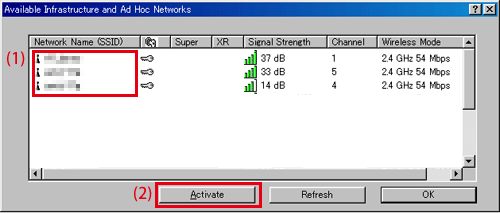

「Network Name(SSID１)」から表（イ）と同じ「SSID」をクリックし、［Activate］をクリックします。
※表（イ）と同じSSIDが表示されないときは、「■トラブルシューティング」を参照してください。

▼

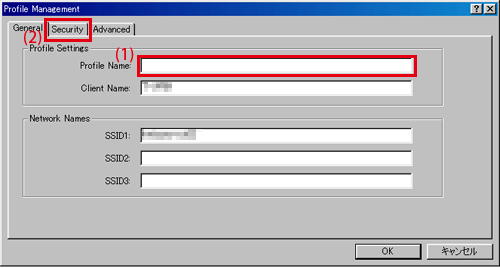

「Profile Management」画面が表示されます。

(1)「Profile Name」に任意のプロファイル名を半角英数字で入力します。
(2)「Security」タブをクリックします。

▼
セキュリティ設定画面が表示されます。

暗号化の設定をします。

表（ロ）の設定内容が「WEP」のとき→「■WEPの設定」へ

表（ロ）の設定内容が「WPA-PSK」（またはWPA2-PSK）のとき→「■WPA-PSKの設定」へ

■WEPの設定

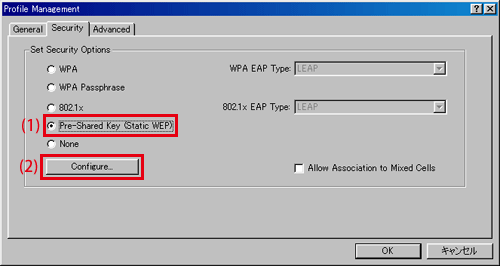

「Pre-Shared Key (Static WEP）」をクリックし、［Configure］をクリックします。

▼

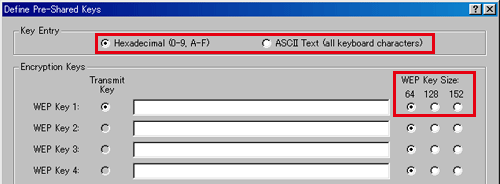

「Define Pre-Shared Keys」画面が表示されます。

「キーフォーマット」と「キーの長さ」を決定します。

●表（ハ）が５文字のとき
「Key Entry」で「ASCII Text 」を選び、「WEP Key Size」で「64」を選びます。

●表（ハ）が10文字のとき
「Key Entry」で「Hexadecimal 」を選び、「WEP Key Size」で「64」を選びます。

●表（ハ）が13文字のとき
「Key Entry」で「ASCII Text 」を選び、「WEP Key Size」で「128」を選びます。

●表（ハ）が16文字のとき
「Key Entry」で「ASCII Text 」を選び、「WEP Key Size」で「152」を選びます。

●表（ハ）が26文字のとき
「Key Entry」で「Hexadecimal」を選び、「WEP Key Size」で「128」を選びます。

●表（ハ）が32文字のとき
「Key Entry」で「Hexadecimal」を選び、「WEP Key Size」で「152」を選びます。

キー入力欄に表（ハ）の設定内容を半角で入力し、［OK］をクリックします。

▼
「Profile Management」画面に戻ります。

［OK］をクリックします。

■WPA-PSKの設定

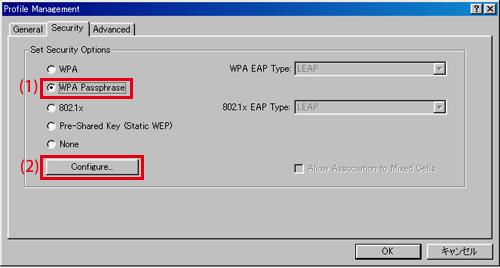

「WPA Passphrase」をクリックし、［Configure］をクリックします。

▼

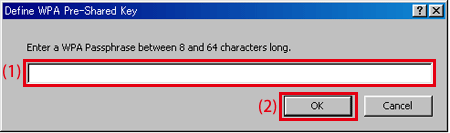

「Define WPA Pre-Shared Key」画面が表示されます。
入力欄に表（ハ）の設定内容を半角で入力し、［OK］をクリックします。

▼
「Profile Management」画面に戻ります。

［OK］をクリックします。

ユーティリティの画面を閉じます。

■WEPについて
WEPとは、無線LANセキュリティの中で最も一般的な暗号化方式で、アクセスポイントとクライアントに共通の暗号キー（WEPキー）を設定します。本製品で設定できるWEPキーの長さは、「64bit」「128bit」「152bit」の3種類です。数値が大きくなるほど設定できる文字数が多くなり、暗号化強度も向上しますが、復号するのに時間がかかるため、その結果通信速度が低下することがあります。

■WPA-PSK/WPA2-PSKについて
WPA-PSK/WPA2-PSKとは、WPA/WPA2規格の一つです。認証は事前共有キー（PSK）を用い、暗号化はTKIPまたはAESという方式によって一定時間ごとに暗号キーが更新されるため、WEPよりセキュリティの強度が向上しています。認証サーバを必要としないため、ホームユースに適したセキュリティです。

■WPA-EAP/WPA2-EAPについて
　WPA-EAP/WPA2-EAPとは、無線LANの業界団体Wi-Fiアライアンスが策定したWPA/WPA2規格の一つです。ユーザ認証方式にIEEE802.1X方式を用います。認証をおこなう際には、RADIUSサーバという認証サーバが必要となるため、主に企業などに適したセキュリティです。本製品はWPA-EAP/WPA2-EAPに対応していますが、動作保証しておりません。お客様の責任の範囲内においてご使用ください。

■IEEE802.1X認証について
IEEE802.1X認証とは、クライアントと認証サーバ間で相互認証をおこない、許可されたユーザのみ認証されるシステムです。ユーザ認証方式にはIEEE802.1X方式を用います。この機能を使用するためには、IEEE802.1Xに対応したアクセスポイントとRADIUSサーバという認証サーバが必要となります。主に企業などに適したセキュリティです。本製品はIEEE802.1X認証に対応していますが、動作保証しておりません。お客様の責任の範囲内においてご使用ください。
