BRL-04FM
BRL-04FM

販売終了 -- 後継品 BRL-04CW

Windows95 Windows98 WindowsMe Windows2000
WindowsXP Mac UPnP FTTH対応
VLAN Yahoo!!BB動作確認 フレッツADSL動作確認
動作確認済ゲーム情報
"PlayStation 2"
"PlayStation BB Unit"
「みんなのGOLFオンライン」

後継ブロードバンドルータ紹介: BRL-04CW
「BRL-04FM」はMIPS 32bitプロセッサを採用し、WAN側からLAN側へのスループット値が最大 91Mbpsの高速ルーティングを実現しています。
また、ブロードバンドルータとしての基本機能に加えて、UPnP(Universal Plug and Play)、PPPoE unnumbered接続、ログ機能、ダイナミックDNSサービスでのIPアドレス自動更新、LAN側ポートのVLAN機能に対応しています。
また、アクセス制限機能や不正アクセス検出機能を搭載し、強固なセキュリティを確保します。

MIPS 32bitチップ搭載でスループット値を大幅に向上
  MIPS 32bitプロセッサを採用することにより、従来のブロードバンドルータに比べスループット値を大幅に向上させ、最大 91 Mbpsの速度を実現しています。
これにより、大容量のマルチメディアデータの送受信など、さらに高速化が加速しつつあるブロードバンド環境においても、ストレス無く広帯域回線の恩恵を享受することができます。(※スループットの計測方法)
UPnP(ユニバーサルプラグアンドプレイ)に対応


UPnP機能に対応することにより、ネットワークアプリケーションを使用する際の各種設定を簡素化することができます。UPnP対応アプリケーションのWindows Messengerの各種機能を使用することができます。

※Windows Messenger
「インスタントメッセージ」「音声チャット」「ビデオチャット」「ファイルの送信/受信」「リモートアシスタンス」「アプリケーション共有」「ホワイトボード」(「電話をかける」操作には未対応)

特殊アプリケーションに対応


アプリケーションで使用する送信パケットと受信パケットで、プロトコルとポート番号が異なる場合、NAT/IPマスカレードの環境下では、そのアプリケーションは利用できません。特殊アプリケーション機能を利用すれば、それらのアプリケーションが使用可能となります。初期設定として、以下のアプリケーションが登録されていますが、追加設定が可能です。

※「Age of Empire」「H.323(CUseeMe & MS NetMeeting & TGI Phone)」「ICU II(ICU 2)」「Internet Phone」「Yahoo Messenger」

PPPoE unnumbered接続


東日本電信電話株式会社、西日本電信電話株式会社が提供する、フレッツ・ADSL、BフレッツなどのPPPoE接続における、複数グローバルIPアドレス提供サービスに対応しています。LAN側端末に直接グローバルIPを割り当て可能な方式を採用しているため、柔軟な構成が可能です。

VPNパケットのパススルー機能


LAN-WAN間でVPNゲートウェイ装置によって暗号化されたパケットをパススルーすることが可能です。IPsec/PPTP/L2TPの3種類のVPNプロトコルに対応し、ルータを介したVPNネットワークの構築が可能です。

Dynamic DNSサービスに対応


Dynamic DNS Network Services, LLCより提供されているDynamic DNSサービスに対応しています。dyndns.orgに登録してあるユーザー名、パスワード、ドメイン名の情報を本製品に設定しておくことにより、自動的に登録内容の更新を行うことができます。

ファイアウォールにSPI(ステートフルパケットインスペクション)を採用


不正アクセス検出機能搭載で強固なセキュリティを実現(ログ出力可能)
ファイアウォール方式として、SPI(ステートフルパケットインスペクション)方式を採用。通信セッションごとにパケットの整合性を確認し、セッション終了後には全てのポートを遮断しますので、"穴の無い"ファイアウォールが実現できます。

さらに、インターネット(WAN)側から次のDoS(Denial of Service)攻撃があった場合、これを検出して通信を遮断します。検出した攻撃はログに記録することができ、記録されたログをsyslogまたはE-Mail送信することができます。

※検出可能なDoS攻撃
「IP Spoofing」「Land Attack」「Ping of Death」「Zero Length IP」「Smurf Attack」「UDP Port Loopback」「Snork Attack」「TCP null scan」「TCP Synflood」

LAN側からのアクセス制限が可能


本製品はLAN側からのインターネット接続にアクセス制限を設定することが可能です。LAN側に接続されたPCのグループごとに以下の設定ができます。

(1)スケジュールによるアクセス制限(曜日/時間により指定)

(2)利用するサービスによる制限(初期登録によりweb参照やE-Mailの使用など40種類のサービス名がリストアップされています。アクセス制限を行うサービスがリストに無い場合、追加指定することができます。)

(3)URLフィルタリング(LAN側のPCから、登録されたURLへのアクセスを制限します。登録はWEBサイトのURL、IPアドレス、キーワードのいずれかを入力します。)

VLAN機能


LAN側ポートを複数のグループに論理的に分割するポートベースVLAN(Virtual LAN)機能に対応しています。この機能を利用すると、同じグループ内のポート間での通信は通常どおり通信可能ですが、異なるグループに属するポート間の通信は不可能になります。ウィルスやワームなどの感染源からの2次感染や、unnumbered接続時のグローバルIP端末・バーチャルコンピュータ端末を踏み台にした攻撃などから、他の端末を保護することができます。
また、家庭内やインターネットマンションなどにおいて、それぞれのポートに接続された端末間での通信を遮断したい場合(プライバシー保護など)も、この機能を利用することができます。

ネットワークゲーム、サーバ公開も可能


静的IPマスカレード機能を提供するバーチャルコンピュータ(DMZホスト)機能、ローカルサーバ(ポートフォワーディング)機能で、NAT非対応のネットワークゲームやサーバ公開も可能です。

ストレート/クロスを自動判別する4ポートスイッチングハブ内蔵


LAN側ネットワーク機器接続用として、4ポートの10/100BASE自動認識スイッチングハブ内蔵。ストレート/クロスケーブルを自動判別するAuto-MDI/MDIX機能を備えており、ケーブルの種類を意識することなくパソコンの直接接続やハブのカスケード接続が可能です。

DHCP機能


DHCPサーバ/クライアント機能を搭載。WAN側のDHCPサーバからのIPアドレス取得と、LAN側ポー トに接続されたクライアントへのIPアドレスの割り当てを自動的に行います。

PPPoE接続、フレッツ・ADSL対応


接続方式として通常のEthernet(Static/DHCP)接続のほかに、PPPoE(Point-to-Point Protocol overEthernet)接続にも対応しています。本体がPPPoEクライアント機能を持つため、接続するPCにソフトウェアのインストールは不要です。

・複数同時接続:
NAT/IPマスカレード(NAPT)機能により、1個のPPPoEアカウントでも複数のパソコンでの同時インターネット接続ができます。

・自動接続/自動切断:
PPPoEサービスオンデマンド/無通信監視自動切断機能により、接続・切断を意識することなく、専用線と同じ感覚でインターネットが利用できます。

WWWブラウザによる設定


各種の設定はWWWブラウザにて簡単に行うことが可能です。設定画面はパスワードで保護されるためセキュリティ面での不安もありません。

WWWブラウザ設定画面上でファームウェアのアップデート
  各種機能は本体内のフラッシュメモリに格納されています。最新のファームウェアを弊社のホームページからダウンロードし、WWW設定画面上でアップグレードすることができます。書き換えユーティリティなどのインストールも不要で、Windowsだけでなく、MacやLinuxなど幅広いOSでご利用いただけます。
  注意:プロバイダによっては本製品のようなルータの使用や複数のコンピュータからのアクセスを制限している場合もあります。プロバイダとのご契約内容についてご 確認ください。

*ブロードランナシリーズはダイヤルアップルータではありません。



オプション
WMK-BB01C [WMK-BB01C]
壁掛けキット

型番

BRL-04FM

規格 LAN側:IEEE802.3 10BASE-T、IEEE802.3u 100BASE-TX
WAN側:IEEE802.3 10BASE-T、IEEE802.3u 100BASE-TX
伝送速度 10/100Mbps (オートネゴシエーション)
ネットワーク
ポート構成
WAN側ポート 10/100BASE-TX自動認識ポート×1(RJ-45コネクタ)
LAN側ポート 10/100BASE-TX自動認識ポート×4(RJ-45コネクタ)
※全ポートAutoMDI/MDI-X対応、ポートベースVLAN(最大4グループ)対応
対応WAN回線

ADSL・SDSL・CATV、専用線など

ネットワークケーブル 10BASE-T カテゴリ3以上ツイストペアケーブル(100m)
100BASE-TX カテゴリ5以上ツイストペアケーブル(100m)
対応プロトコル IP
アドレス変換 NAT/IPマスカレード
DHCPサーバ機能 最高253アドレス(LAN側のみ対象、無効設定可能)
DHCPクライアント機能 プロバイダよりIPアドレス取得(WAN側ポートのみ対象、無効設定可能)
DNSリレー機能
PPPoE 1セッションサポート、PPPoEサービスオンデマンド、無通信監視自動切断機能、unnumbered接続
ルーティングプロトコル スタティックルーティング、ダイナミックルーティング(RIP Ver.1)
VPNパススルー PPTP/L2TP/IPSec
ローカルサーバ機能 TCP/UDPポート別にLAN側の指定したパソコンに転送
バーチャルコンピュータ機能
(DMZ)
WAN側からのパケットをLAN側の特定のホストに転送
アクセス制限 スケジュールによる制限(時間・曜日)※ログ出力可能
サービス内容による制限※ログ出力可能
URLフィルタリング
ファイアウォール DoS攻撃検出(ログ出力可能、syslog、E-Mail送信可能)、SPI(ステートフルパケットインスペクション)
各種設定 Webブラウザ
ログ機能 WEBブラウザからの閲覧、指定したメールアドレスへのメール送信、指定したsyslogサーバへの送信が可能
アップグレード フラッシュROM書き換え(Webブラウザより実行)
LED Power、Status、LAN Link/Act、LAN 100M、WAN、PPPoE
入力電源 DC12V、1200mA
消費電力 最大8.0W
外形寸法(W×H×D ) 180(W)×29.3(D)×150(H)mm
重量(本体のみ) 582g
動作温度 0〜40 ℃
動作湿度 35 〜85%
対応OS

・Windows 95/98/Me、Windows 2000、Windows XPを搭載し、Ethernet
(RJ-45)ポートを装備したコンピュータ
・TCP/IPが利用できるOS(Mac OS、各種UNIXなど)を搭載し、Ethernet
(RJ-45)ポートを装備したコンピュータ

ネットワーク機器

本製品では、以下のネットワーク機器が必要となります。
・ツイストペアケーブル(本製品に接続するコンピュータの台数分)

対応ADSL/ケーブルモデム ・RJ-45(LAN)ポートを装備した外付ADSLモデム
・RJ-45(LAN)ポートを装備した外付ケーブルモデム
EMI VCCI Class B、FCC Class B、CE
パッケージ内容
BRL-04FM本体、ACアダプタ、縦置き用スタンド、ツイストペアケーブル(ストレートタイプ:1m)1本、ショートコード1本、ユーザーズマニュアル、保証書(ユーザーズマニュアルの最後にあります)

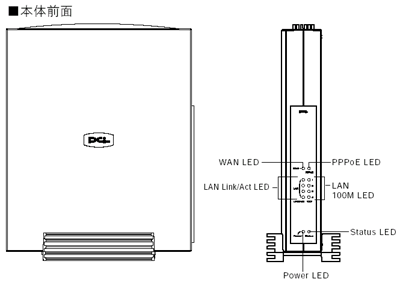

詳細図
詳細図
