各部の名称とはたらき
本製品の各部の名称について説明します。

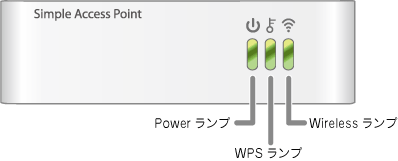

■本体正面
LEDの名称 |
色 |
機能説明 |
| Power |
緑 |
点灯 |
電源がオンの状態です。 |
| 消灯 |
電源がオフの状態です。 |
| 点滅 |
リセットボタンを3秒以上押すと、点滅します。
※工場出荷時の状態に設定が戻ります。 |
| WPS |
緑 |
点灯 |
WPS機能が有効です。 |
| 消灯 |
WPS機能が無効です。 |
| 点滅 |
WPS接続を試みています。 |
| Wireless |
緑 |
点灯 |
無線LAN機能が有効です。 |
| 消灯 |
無線LAN機能が無効です。 |
| 点滅 |
データを送受信している状態です。 |

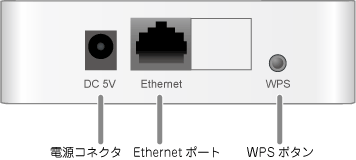

■本体背面
名称 |
機能説明 |
| 電源コネクタ |
ACアダプタを挿し込みます。 |
| Ethernetポート |
インターネットに接続するとき ：ブロードバンドルータと接続します。
本製品を詳細設定するとき ：パソコンと接続します。 |
| WPSボタン |
WPS（無線LAN簡単設定機能）接続を行うときに使います。
※操作方法は、こちらを参照してください。 |

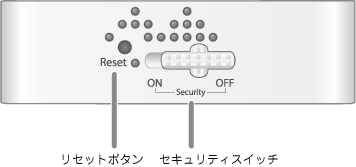

■本体側面
名称 |
機能説明 |
| リセットボタン |
本製品を再起動、または初期化するときに使います。
●再起動の方法
1.リセットボタンを2秒以内押して、離します。
2.Power LEDが消灯し、本製品が再起動します。
●初期化の方法
1.リセットボタンを3秒以上押します。
2.「Power」ランプが点滅したら、リセットスイッチから離します。
3.しばらくそのままお待ちいただき、本製品が再起動したら、初期化の完了です。 |
| セキュリティスイッチ |
ON |
オープンのSSID（ネットワーク名）の表示を無効にします。 |
| OFF |
オープンのSSID（ネットワーク名）の表示を有効にします。
※ゲーム機やパソコンを無線LAN接続していないときは、必ずセキュリティ
スイッチを「ON」に切り替えてください。 |
|
 |
|
|
|
