各部の名称とはたらき

本製品の各部の名称について説明します。

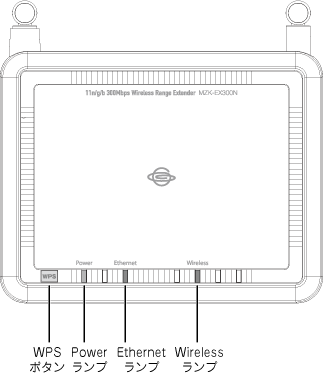

名称	機能説明
WPSボタン	WPS（無線LAN簡単設定機能）接続を行うときに使います。 ※操作方法は、こちらを参照してください。

LEDの名称	色	機能説明
Power	橙	点灯	電源がオンの状態です。
		消灯	電源がオフの状態です。
		点滅	リセットボタンを8秒以上押すと、点滅します。 ※工場出荷時の状態に設定が戻ります。
Ethernet	青	点灯	リンクしている状態です。
		消灯	リンクが無い状態です。
		点滅	データを送受信している状態です。
	橙	点灯	WPS接続に成功した状態です。
		消灯	WPS接続に失敗した状態です。
		点滅	WPS接続を実行中です。
Wireless	青	点灯	無線LAN機能が有効です。
		消灯	無線LAN機能が無効です。
		点滅	無線LANでデータを送受信している状態です。

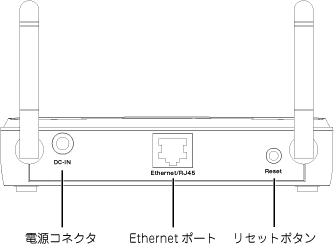

名称	機能説明
電源コネクタ	電源アダプタのコネクタを挿し込みます。
Ethernetポート	LANケーブルを接続します。
リセットボタン	本製品を初期化するときに使います。 ●初期化の方法 1.リセットボタンを8秒以上押します。 2.「Power」ランプが点滅したら、リセットボタンから手を離します。 3.しばらくそのままお待ちいただき、「Power」ランプ以外が一旦消灯後、本製品が再起動したら、初期化の完了です。
