WPSの設定

本製品のWPS機能について説明します。
※開発中の画面を使っているため、画面および手順が変更になることがあります。

WPS機能は、無線LANブロードバンドルータと本製品のWPSボタンを使って、簡単に無線LAN設定を行う機能です。
※本製品のWPS機能はユーティリティ上のボタンを使用します。

本手順前に、お使いの無線LANブロードバンドルータ（または無線LANアクセスポイント）がインターネットに接続できることを確認してください。
WPS 機能を使って設定するためには、無線LAN ブロードバンドルータ（親機）がWPS に対応している必要があります。無線 LAN ブロードバンドルータがWPS に対応していないときは、こちらを参照し設定をしてください。

■WPSボタンを使って接続する
　　WPSボタンを使って無線LAN接続するときは、こちらを参照してください。

■PINコードを使って接続する
　　無線LANブロードバンドルータに本製品のPINコードを入力して無線LAN接続するときは、こちらを参照してください。

■外部レジストラを使って接続する
　　無線LANブロードバンドルータのPINコードを入力して無線LAN接続するときは、こちらを参照してください。
　　※無線LANブロードバンドルータのセキュリティ情報は、本手順で設定する情報に変更されます。
　　　他の無線LAN子機を接続しているときは、セキュリティ情報を変更してください。

■WPSボタンを使って接続する

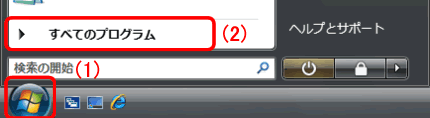

	(1)「スタート」ボタンをクリックします。 (2)「すべてのプログラム」をクリックします。

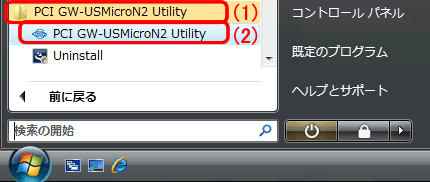

	(1)「PCI GW-USMicroN2 Utility」をクリックします。 (2)「PCI GW-USMicroN2 Utility］をクリックします。
	(1)「WPS」タブをクリックします。 (2)［プッシュボタン設定（PBC）］をクリックします。

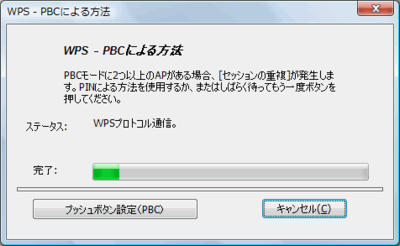

	WPS接続を開始します。
	無線LANブロードバンドルータのWPSボタンを押します。 ※2分以内に無線LANブロードバンドルータのWPSボタンを押してください。 ※本手順では、無線LANブロードバンドルータがWPSに対応している必要があります。 ※WPSボタンの使い方は、お使いの機器の取扱説明書を参照してください。

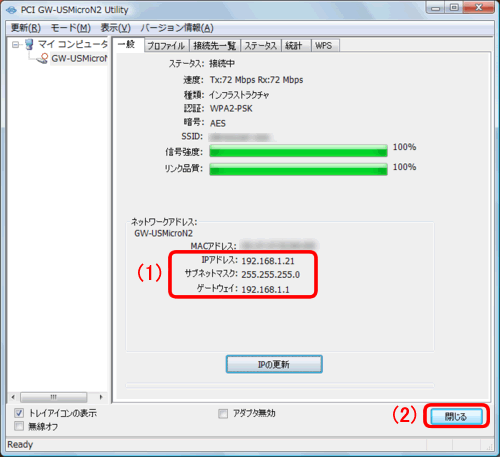

	「一般」タブの画面に切り替わります。 (1)IPアドレス・サブネットマスク・ゲートウェイにIPアドレスが割り当てられていることを確認します。 (2)［閉じる］をクリックします。 ※環境により上記の表示は異なります。接続がうまくいかなかったときは、しばらく待ってからもう一度［プッシュボタン設定（PBC）］を押してください。

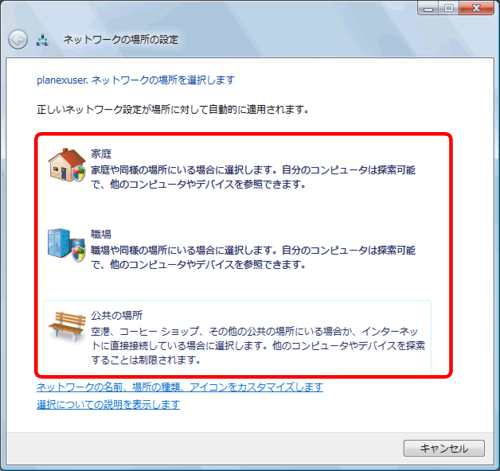

	「ネットワークの場所の設定」が表示されたときは、お使いの環境の場所を選び、画面にしたがって設定をしてください。 ※「ユーザーアカウント制御」が表示されたときは［続行］をクリックしてください。以上で設定は終了です。インターネット接続の確認をします。「STEP5. インターネットに接続する」をクリックしてください。

■PINコードを使って接続する

	(1)「スタート」ボタンをクリックします。 (2)「すべてのプログラム」をクリックします。
	(1)「PCI GW-USMicroN2 Utility」をクリックします。 (2)「PCI GW-USMicroN2 Utility］をクリックします。

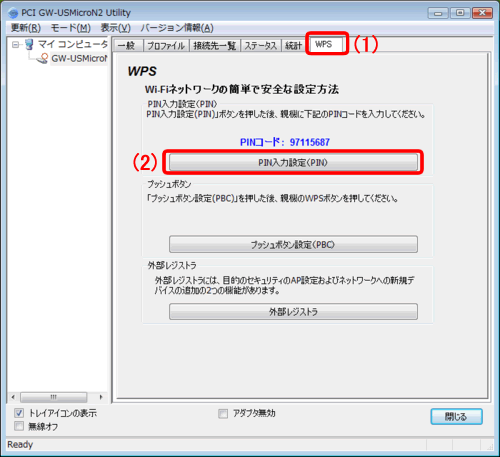

	(1)「WPS」タブをクリックします。 (2)［PIN入力設定（PIN）］をクリックします。
	［はい］をクリックします。

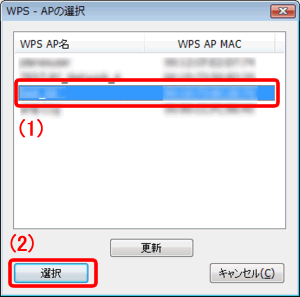

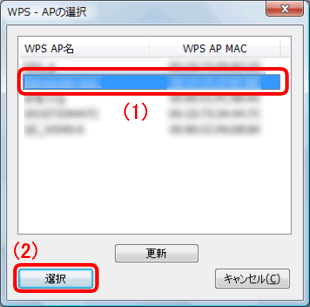

	(1)接続する無線LANブロードバンドルータを選択します。 (2)［選択］をクリックします。

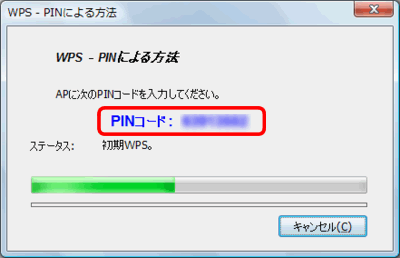

	無線LANブロードバンドルータ側に、以下の「PINコード」を入力します。 ※無線LANブロードバンドルータ側のPINコードの入力方法は、お使いの機種の取扱説明書を参照してください。
	「一般」タブの画面に切り替わります。 (1)IPアドレス・サブネットマスク・ゲートウェイにIPアドレスが割り当てられていることを確認します。 (2)［閉じる］をクリックします。 ※環境により上記の表示は異なります。接続がうまくいかなかったときは、しばらく待ってからもう一度はじめから同じ手順を行ってください。
	「ネットワークの場所の設定」が表示されたときは、お使いの環境の場所を選び、画面にしたがって設定をしてください。 ※「ユーザーアカウント制御」が表示されたときは［続行］をクリックしてください。以上で設定は終了です。インターネット接続の確認をします。「STEP5. インターネットに接続する」をクリックしてください。

■外部レジストラを使って接続する

本設定を行う前に、無線LAN親機側のPINコードを予めメモしてください。
詳しい確認方法はお使いの無線LAN親機の取扱説明書を参照してください。

	(1)「スタート」ボタンをクリックします。 (2)「すべてのプログラム」をクリックします。
	(1)「PCI GW-USMicroN2 Utility」をクリックします。 (2)「PCI GW-USMicroN2 Utility］をクリックします。

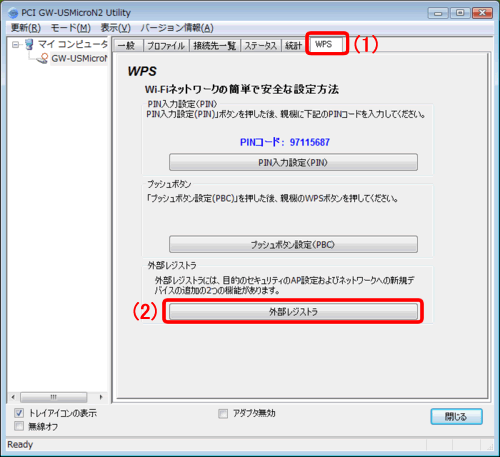

	(1)「WPS」タブをクリックします。 (2)［外部レジストラ］をクリックします。

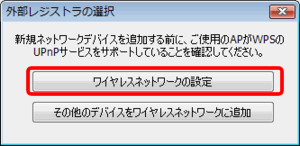

	［ワイヤレスネットワークの設定］をクリックします。［その他のデバイスをワイヤレスネットワークに追加する］は動作保証外です。
	(1)接続する無線LANブロードバンドルータを選択します。 (2)［選択］をクリックします。

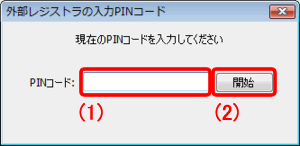

	(1)無線LANブロードバンドルータ側の「PINコード」を入力します。 (2)［開始］をクリックします。 ※無線LANブロードバンドルータ側のPINコードの確認方法は、お使いの機種の取扱説明書を参照してください。

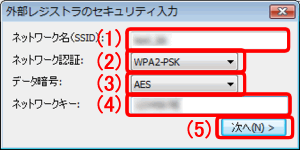

	セキュリティ情報を登録します。ここで設定するセキュリティ情報は、無線LANブロードバンドルータ側のセキュリティ情報を書き変えます。本製品が接続する無線LANブロードバンドルータに、他の無線LAN子機を接続しているときは、セキュリティ情報を変更してください。 ※機器によっては、2回目以降実行したときに接続できないものがあります。　そのときは「WPSボタンを使って接続する」から接続を行ってください。 (1)任意のネットワーク名（SSID）を半角英数字で入力します。（最大32文字まで） (2)「ネットワーク認証」を設定します。　・WEPで設定するとき　：　「OPEN」を選びます。　・WPAで設定するとき　：　「WPA2-PSK」または「WPA-PSK」を選びます。 (3)「データ暗号」を設定します。　・(2)で「OPEN」を選んだとき　：　「WEP」を選びます。　・(2)で「WPA2-PSK」または「WPA-PSK」を選んだとき　：　「AES」または「TKIP」を選びます。 (4)「ネットワークキー」を入力します。　・(3)で「WEP」を選んだとき　　　　：　文字列（ASCII）のときは「5文字の半角英数」または「13文字の半角英数」で設定します。　　　　　　16進数（Hex）のときは「10桁の16進数」、または「26桁の16進数」で設定します。　　　　　　※16進数の入力できる文字列は、数字「0～9」、英字「A～F、a～ｆ」となります。　・(3)で「AES」または「TKIP」を選んだとき　　　　：　「8～63文字の半角英数」または「64桁の16進数」で設定します。　　　　　　　※16進数の入力できる文字列は、数字「0～9」、英字「A～F、a～ｆ」となります。 (5)[次へ]をクリックします。本設定では、セキュリティ情報をより堅固にするために、以下の設定を推奨します。 (1)任意のネットワーク名（SSID）を半角英数字で入力します。（最大32文字まで） (2)「ネットワーク認証」で「WPA2-PSK」を選びます。 (3)「データ暗号」で「AES」を選びます。 (4)「ネットワークキー」を「8～63文字の半角英数」または「64桁の16進数」で設定します。　　※16進数の入力できる文字列は、数字「0～9」、英字「A～F、a～ｆ」となります。 (5)[OK]をクリックします。

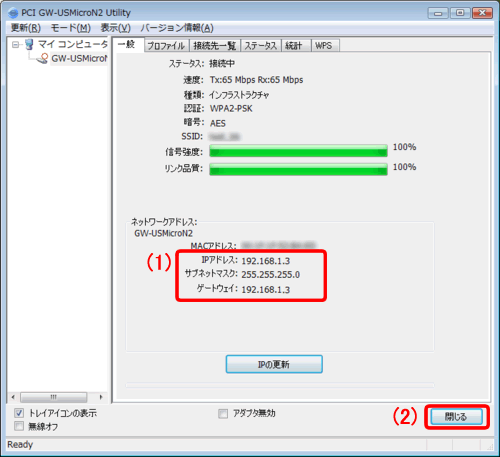

	「一般」タブの画面に切り替わります。 (1)IPアドレス・サブネットマスク・ゲートウェイにIPアドレスが割り当てられていることを確認します。 (2)［閉じる］をクリックします。 ※環境により上記の表示は異なります。接続がうまくいかなかったときは、しばらく待ってからもう一度はじめから同じ手順を行ってください。
	「ネットワークの場所の設定」が表示されたときは、お使いの環境の場所を選び、画面にしたがって設定をしてください。 ※「ユーザーアカウント制御」が表示されたときは［続行］をクリックしてください。以上で設定は終了です。インターネット接続の確認をします。「STEP5. インターネットに接続する」をクリックしてください。
