接続設定の方法を選択します。 |

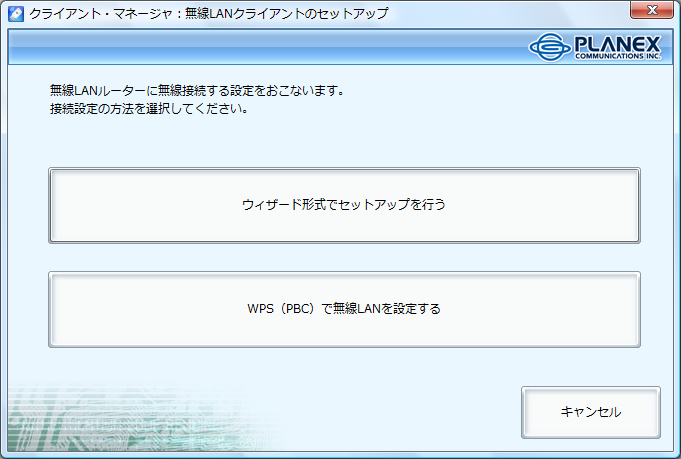

接続設定の方法選択の画面 |
いずれかの方法を選択して下さい。
- ウィザード形式でセットアップを行う: SSIDから目的のアクセスポイントを指定し、セキュリティを設定して接続するとき (説明を見る)
- WPS (PBC) で無線LANを設定する: 弊社無線LANルータで、WPS(Wi-Fi Protected Setup)機能に対応した機器から、自動的に設定を行い接続するとき (説明を見る)
|
|
Windows Vistaをお使いのとき
「WPS (PBC)で無線LANを設定する」は、XLink Kai用ドライバをインストールした環境では行えません。通常ドライバをインストールしたときのみ可能となります。
|
 |
 |
[ウィザード形式でセットアップを行う] とき |
1. 無線LAN設定の設定を確認します。
アクセスポイントの設定内容を確認し、以下の項目を書き留めて下さい。無線LAN設定の確認方法は、アクセスポイントのマニュアルを参照して下さい。 |
| |
名称 |
お客様の無線ブロードバンドルータ（または無線アクセスポイント）に設定している内容 |
（イ） |
SSID（接続名） |
|
（ロ） |
認証タイプ |
□オープンシステム □WEP (シェアード)
□WPA-PSK □WPA2-PSK |
（ハ） |
暗号化タイプ |
□なし
□WEP ※（ロ）が「オープンシステム」または「WEP (シェアード)」のとき。
□AES □TKIP ※（ロ）が「WPA-PSK」または「WPA2-PSK」のとき。 |
（ニ） |
WEPキーまたは
パスフレーズ |
※（ハ）がなしのときは必要ありません。WEPのときは「WEPキー」、AESまたはTKIPのときは「パスフレーズ」 |
無線LAN設定の確認項目
|
| 2. アクセスポイントを選択します。 |

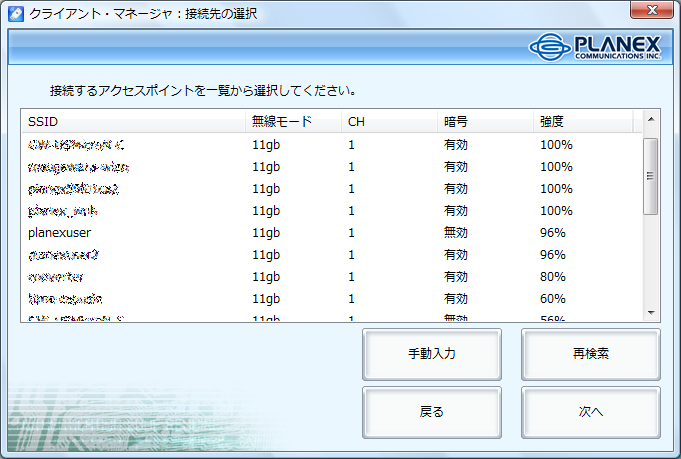

接続先の選択の画面 |
|
一覧から選択して[次へ]をクリックして下さい。もし、アクセスポイントが一覧に存在しないときは、[再検索]をクリックして一覧を更新して下さい。
「SSID隠蔽機能」などのステルス機能を有効にしているときは、一覧には表示されません。[手動入力]をクリックしてからSSIDを入力し、アクセスポイントを指定する必要があります。
|
| 3. セキュリティ設定を行います。 |

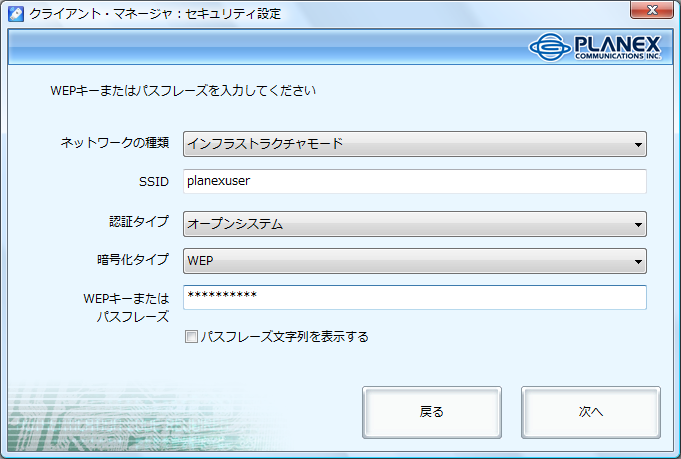

セキュリティ設定の画面 |
|
手順1.で確認した内容を入力し、[次へ]をクリックして下さい。
手順2.で「手動入力」ボタンをクリックしたときは、全ての値を入力する必要があります。アクセスポイントを一覧から選択した場合は、WEPキーまたはパスフレーズのみを入力して下さい。
|
|
4. 設定したアクセスポイントに接続できるまで待ちます。
|
|
接続中の画面 |
|
アクセスポイントへの接続が完了するまで、そのままでお待ち下さい。
正しく接続できれば、接続先を保存する画面に遷移します。
手順3「接続先を保存します。」へ進んで下さい。
|
|
|
|
[WPS (PBC) で無線LANを設定する] とき |
| 1. 無線LANルータの<WPS>ボタンを押して、機器が検出されるのを待ちます。 |

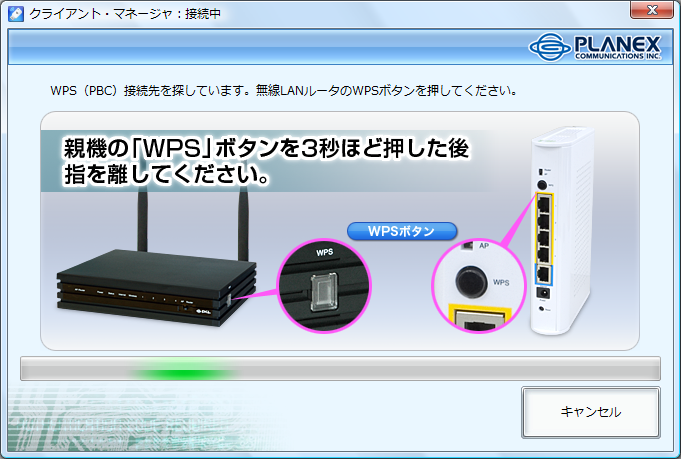

WPS接続中の画面 |
正しく検出されれば、WPS機能で取得できたSSIDで接続先を保存する画面に遷移します。
手順3「接続先を保存します。」へ進んで下さい。 |
|
 |
接続先を保存します。 |

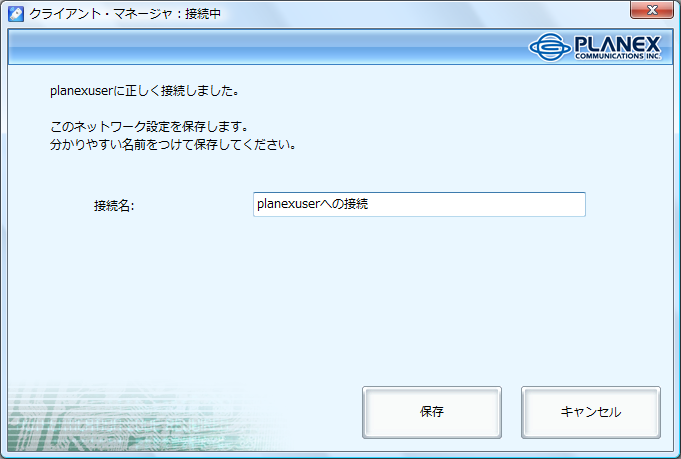

接続先保存の画面 |
正しく接続できたアクセスポイントの設定を保存します。
識別しやすいように、接続名を任意に決定して下さい。
入力が完了したら、[保存]をクリックして下さい。
|
|
 |
クライアント・マネージャの起動。 |
|
クライアント・マネージャの設定が完了し、アクセスポイントに接続できたとき、タスクバーの通知領域に が表示され、クライアント・マネージャが常駐します。
タスクバーの通知領域(例)
|
|
クライアント・マネージャのアイコンをダブルクリックまたは、右クリックして「無線LANユーティリティ起動」を選択すると、クライアント・マネージャのウィンドウが表示され、無線LANの接続状態が確認できます。

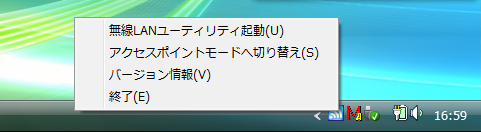

クライアント・マネージャのアイコンを右クリックした状態
|

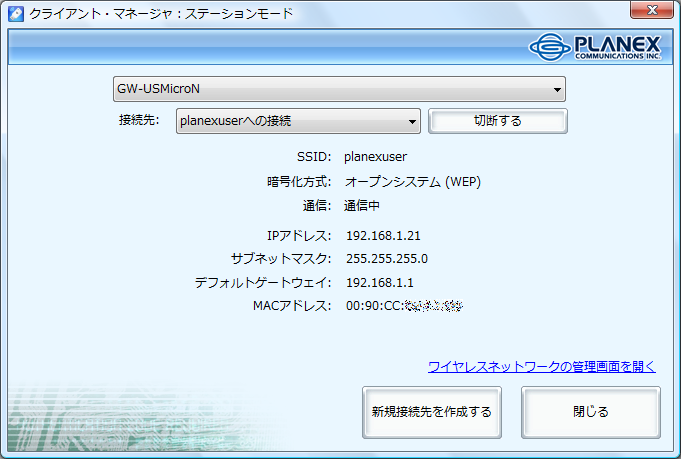

クライアント・マネージャのウィンドウ(例)
|
|
