STEP 4. 無線LANの設定

無線LANの設定方法を説明します。
※開発中の画面を使っているため、画面および手順が変更になることがあります。

以下のいずれかの方法を選んで設定してください。

WPSボタンを使って自動で設定するとき→■かんたん設定^※1へ

ユーティリティを使って手動で設定するとき→■通常設定^※2へ

※1: お手持ちの無線ブロードバンドルータがWPS機能に対応しているときは、「かんたん設定」で設定できます。
弊社WPS対応無線ブロードバンドルータ：MZK-W04N-X、MZK-W04G（2007年12月現在）

※2: お手持ちの無線ブロードバンドルータがWPS機能に対応していないときは、「通常設定」で設定します。

■かんたん設定

本製品本体のWPSボタンを使って、簡単に無線LAN設ｋ定を行うことができます。
ここでは、弊社製WPS対応無線ブロードバンドルータ「MZK-W04N-X」を使った設定方法を説明します。

WPS機能を使って設定するためには、ルータ（親機）とクライアント（子機）がどちらともWPSに対応している必要があります。あらかじめルータがWPSに対応していることを確認してください。 WPSに対応していないときは、「通常設定」で無線LAN設定を行ってください。

■設定前の準備
MZK-W04N-Xがインターネットに無線接続できることを確認してください。

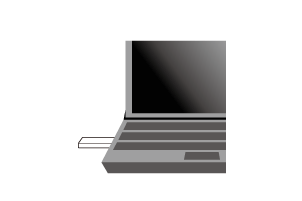

	本製品がパソコンのUSBポートに取り付けられていることを確認し、パソコンの電源を入れます。 ※パソコンの起動が完了するまでお待ちください。

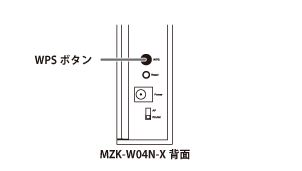

	MZK-W04N-X本体背面のWPSボタンを約2秒間押し続けます。 WPSボタンの位置は機器により異なります。詳細は機器の取扱説明書をご覧ください。

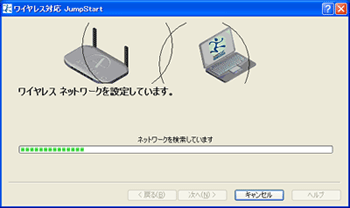

	パソコンの画面に「ワイヤレス対応 JumpStart」画面が表示されるまで、本製品のWPSボタンを押し続けます。

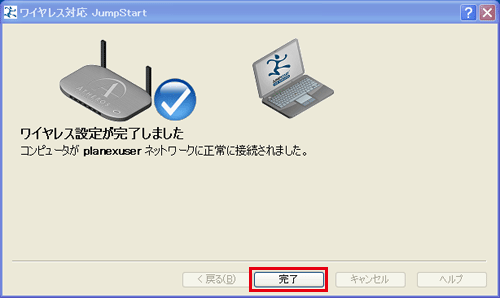

	以下の画面が表示されると接続の成功です。［完了］をクリックします。
	これで無線LANの設定は終わりです。接続に失敗したときは再度行ってください。続けてSTEP 5. インターネットへの接続へ進んでください。

■通常設定

無線LANを設定するの前に、接続先の親機（無線アクセスポイントまたは無線ルータ）の設定内容を確かめて以下の表を埋めてください。
親機の設定内容は、親機のマニュアルを参照して確認してください。

名称

お客様のアクセスポイントに設定している内容

（イ）
SSID（ネットワーク名）

（ロ）
暗号化方式 □ WEP □ WPA-PSK/WPA2-PSK

（ハ）
暗号化キー

※暗号化キーは、WEPのときは「WEPキー」、WPA-PSKまたはWPA2-PSKのときは「パスフレーズ」を記入してください。

お使いの無線ブロードバンドルータ（または無線アクセスポイント）の設定内容に合わせて、設定してください。接続先と設定内容が異なると無線LAN接続することができません。

SSIDについて

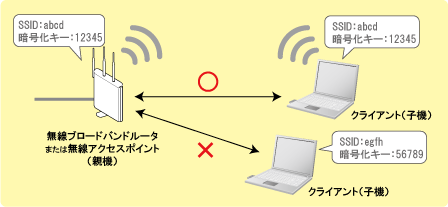

SSIDとは、無線LANにおいて無線アクセスポイント（親機）と無線クライアント（子機）が通信するための共通のグループ名のことです。
同一のSSIDの無線LAN機器同士でしか通信することができません。

暗号化キーについて
同一のSSID内で、無線アクセスポイント（親機）と無線クライアント（子機）がお互い同じ暗号化キーを持っているとき、無線通信することができます。

	デスクトップのユーティリティアイコンをダブルクリックします。 ※デスクトップにユーティリティアイコンが表示されていないときは、「スタート」→「すべてのプログラム(または、「プログラム」)」→「PCI」→「PCI Client Utility」をクリックすることでも起動できます。
	▼ ユーティリティが起動します。

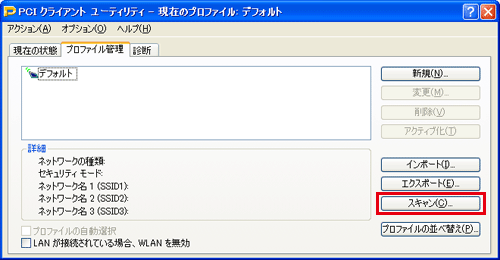

	［スキャン］をクリックします。
	▼ アクセスポイント一覧が表示されます。 ※SSIDが表示されないときは、［スキャン］をクリックしてください。それでも表示されないときは、トラブルシューティング ■困った！その3 「AP一覧」に接続先の無線アクセスポイントが表示されない編を参照してください。

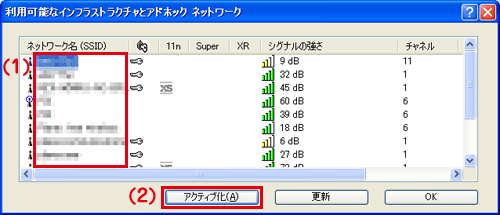

	上の表の(イ)と同じ「SSID」をクリックし、［アクティブ化］をクリックします。
	▼ 「プロファイル管理」が表示されます。

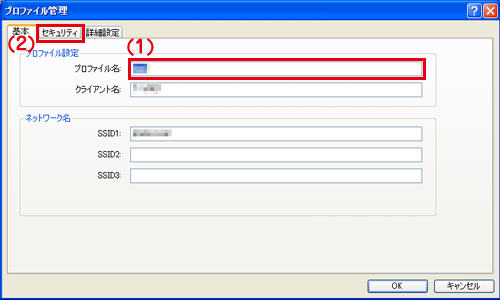

	任意のプロファイル名を入力し、「セキュリティ」タブをクリックします。

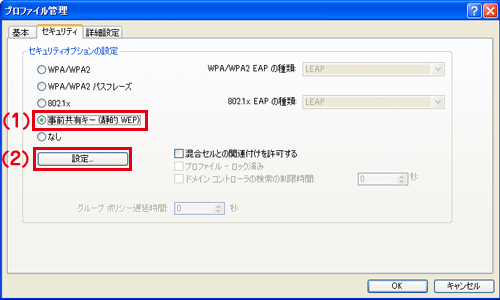

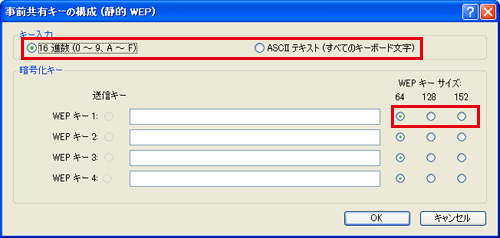

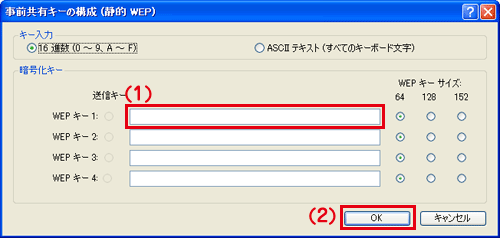

	セキュリティを設定します。 ■上の表（ロ）がWEPのとき「事前共有キー（静的WEP）」をクリックし、［設定］をクリックします。「キー入力」方式と「WEPキーサイズ」を決定します。 ●上の表（ハ）が5文字のとき「キー入力」で「ASCIIテキスト」を選び、「WEPキーサイズ」で「64」を選びます。 ●上の表（ハ）が10文字のとき「キー入力」で「16進数」を選び、「WEPキーサイズ」で「64」を選びます。 ●上の表（ハ）が13文字のとき「キー入力」で「ASCIIテキスト」を選び、「WEPキーサイズ」で「128」を選びます。 ●上の表（ハ）が16文字のとき「キー入力」で「ASCIIテキスト」を選び、「WEPキーサイズ」で「152」を選びます。 ●上の表（ハ）が26文字のとき「キー入力」で「16進数」を選び、「WEPキーサイズ」で「128」を選びます。 ●上の表（ハ）が32文字のとき「キー入力」で「16進数」を選び、「WEPキーサイズ」で「152」を選びます。「WEPキー1」に上の表（ハ）の設定内容を入力し、［OK］をクリックします。 ▼ 「プロファイル管理」画面に戻ります。 ■上の表（ロ）がWPA-PSK/WPA2-PSKのとき「WPA/WPA2パスフレーズ」をクリックし、［設定］をクリックします。上の表（ロ）の設定内容を入力し、［OK］をクリックします。 ▼ 「プロファイル管理」画面に戻ります。

	［OK］をクリックします。

	画面を閉じます。
	これで暗号化設定は終わりです。続けてSTEP 5. インターネットへの接続へ進んでください。

■WEPについて
WEPとは、無線LANセキュリティの中で最も一般的な暗号化方式で、アクセスポイントとクライアントに共通の暗号キー（WEPキー）を設定します。本製品で設定できるWEPキーの長さは、「64bit」「128bit」の2種類です。数値が大きくなるほど設定できる文字数が多くなり、暗号化強度も向上しますが、復号するのに時間がかかるため、若干通信速度が低下することがあります。

■WPA-PSK/WPA2-PSKについて
WPA-PSK/WPA2-PSKとは、WPA/WPA2規格の一つです。認証は事前共有キー（PSK）を用い、暗号化はTKIPまたはAESという方式によって一定時間ごとに暗号キーが更新されるため、WEPよりセキュリティの強度が向上しています。認証サーバを必要としないため、ホームユースに適したセキュリティです。

■WPA-EAP/WPA2-EAPについて
　WPA-EAP/WPA2-EAPとは、無線LANの業界団体Wi-Fiアライアンスが策定したWPA/WPA2規格の一つです。ユーザ認証方式にIEEE802.1X方式を用います。認証をおこなう際には、RADIUSサーバという認証サーバが必要となるため、主に企業などに適したセキュリティです。本製品はWPA-EAP/WPA2-EAPに対応していますが、動作保証しておりません。お客様の責任の範囲内においてご使用ください。

■IEEE802.1X認証について
IEEE802.1X認証とは、クライアントと認証サーバ間で相互認証をおこない、許可されたユーザのみ認証されるシステムです。ユーザ認証方式にはIEEE802.1X方式を用います。この機能を使用するためには、IEEE802.1Xに対応したアクセスポイントとRADIUSサーバという認証サーバが必要となります。主に企業などに適したセキュリティです。本製品はIEEE802.1X認証に対応していますが、動作保証しておりません。お客様の責任の範囲内においてご使用ください。

■Windows Vistaのとき

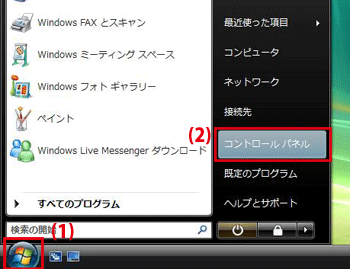

	「スタート」アイコン→「コントロールパネル」をクリックします。
	▼ 「コントロールパネル」が表示されます。

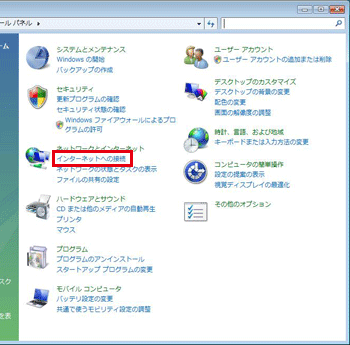

	「ネットワークとインターネット」の「インターネットへの接続」をクリックします。
	▼ 「インターネットへの接続」が表示されます。

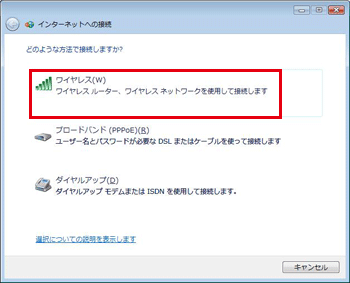

	「ワイヤレス」をクリックします。
	▼ ワイヤレスネットワーク接続一覧が表示されます。

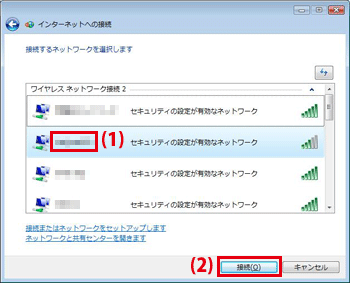

	表（イ）と同じSSID（ネットワーク名）と同じ名称をクリックし、[接続]をクリックします。
	▼ ワイヤレスネットワーク接続一覧が表示されます。

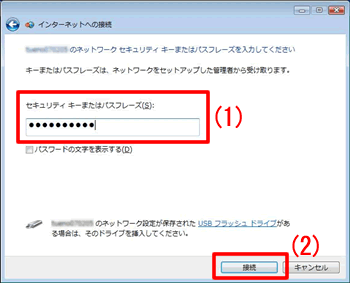

	表（ハ）と同じセキュリティキーまたはパスフレーズを入力し、[接続]をクリックします。

	「xxxに正しく接続されました。」（xxxは、でお客様が設定したネットワーク名）が表示されます。

	[次へ]をクリックします。
	▼ 「インターネット接続をテストしています」が表示されます。そのまましばらくお待ちください。「ネットワークの場所の設定」が表示されます。

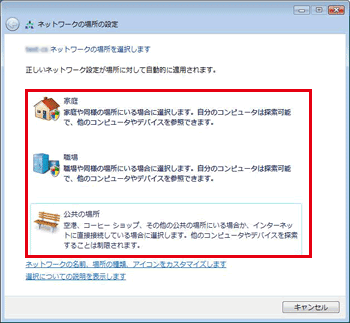

	「家庭」、「職場」または「公共の場所」からネットワークの場所を選びます。
	▼ 「ユーザーアカウント制御」画面が表示されます。

	[続行]をクリックします。

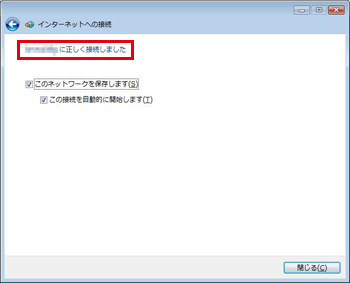

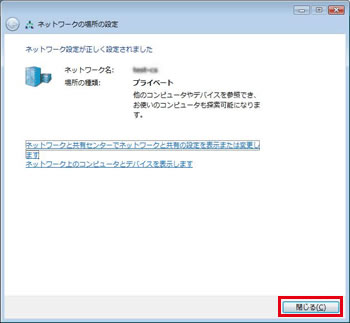

	▼ 「ネットワーク設定が正しく設定されました。」が表示されます。

	[閉じる]をクリックします。
	以上で設定は終わりです。 WEBブラウザを起動して、無線通信ができることを確認してください。
