各部の名称とはたらき

本製品の各部の名称について説明します。

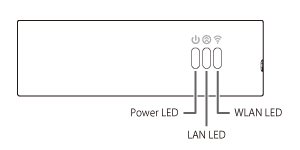

■本体正面

LEDの名称 色 機能説明 Power 青 点灯 電源がオンの状態です。 消灯 電源がオフの状態です。 WLAN 青 点滅 無線LAN機能が有効です。 消灯 無線LAN機能が無効です。 LAN 青 点灯 ポートがリンクしている状態です。 点滅 ポートがデータを送受信している状態です。 消灯 ポートがリンクしていない状態です。

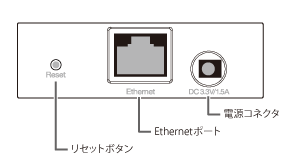

■本体背面

名称 はたらき Ethernetポート LANケーブルを接続します。 リセット ボタン 本製品を初期化するとき使います。操作方法は工場出荷時設定に戻す（初期化）を参照してください。 電源コネクタ 電源アダプタのコネクタを挿し込みます。

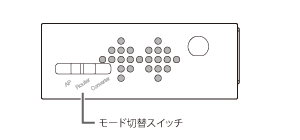

■本体側面

名称 はたらき モード切替 スイッチ ルータモード、APモード、コンバータモードを切り替えます。
