複数台の本製品を無線接続する（アクセスポイント間通信）

離れた場所に設置した複数台の本製品同士を無線接続することができます。
最大8台まで接続することができます。

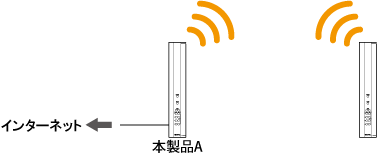

接続例
以下のとき、本製品Aがインターネットに接続していることを確認してください。
※設定方法は、「らくらく！かんたん設定ガイド」または本ユーザーズ・マニュアル「インターネットにつなぐ設定をする」を参照してください。

設定画面の設定メニューから「Wireless」→「無線LAN基本設定」をクリックします。
※設定画面の表示方法についてはこちらを参照してください。

▼

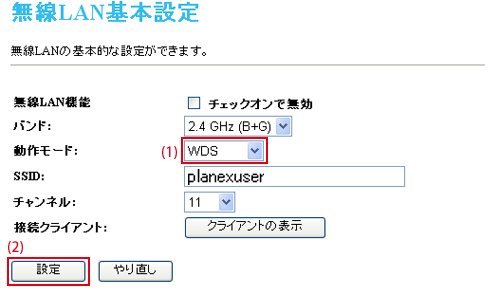

「無線LAN基本設定」画面が表示されます。

(1)「動作モード」で「AP+WDS」または「WDS」を選びます。

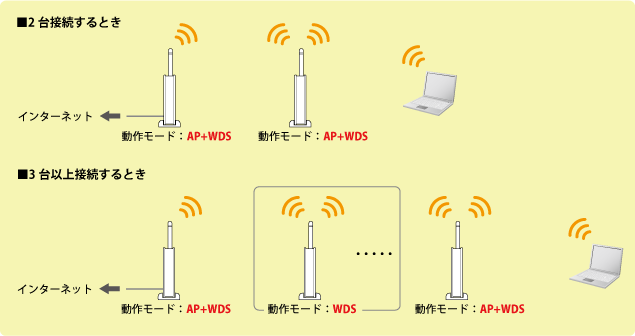

※以下の図を参考にして、ご使用になる環境に合わせて最適なほうを選んでください。
(2)［設定］をクリックします。

▼
設定が保存されます。10秒ほど待ってから

へ進んでください。

設定画面の設定メニューから「Wireless」→「WDS設定」をクリックします。

▼

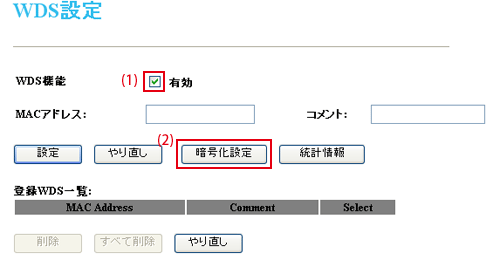

「WDS設定」画面が表示されます。

(1)チェックを付けて、有効にします。
(2)［暗号化設定］をクリックします。

▼
「WDS暗号化設定」画面が表示されます。

セキュリティを設定します。

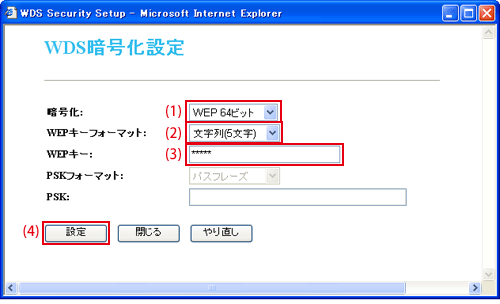

■WEPのとき

以下の手順にしたがってセキュリティを設定します。

(1)「WEP64ビット」または「WEP128ビット」を選びます。

(2)「文字列」または「16進数」を選びます。

(3)WEPキーを任意に半角英数字で入力します。
(1)と(2)で選んだ組み合わせによって、入力できる文字数は異なります。

　 16進数文字列

64ビット 10桁 5文字

128ビット 26桁 13文字

(4)［設定］をクリックします。
▼
設定が保存されます。

(5)をクリックして、画面を閉じます。

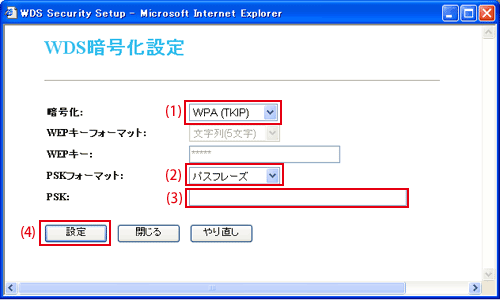

■WPA/WPA2のとき

以下の手順にしたがってセキュリティを設定します。

(1)「WPA (TKIP)」または「WPA2 (AES)」を選びます。

(2)「パスフレーズ」または「16進数 (64文字)」を選びます。

(3)暗号キー（プレシェアードキー）を半角で入力します。
※(2)で「パスフレーズ」を選んだときは、文字列（0～9、A～Z）を8～63文字の間で入力します。
「16進数（64文字）」を選んだときは、16進数（0～9、A～F）で64文字を入力します。

(4)［設定］をクリックします。
▼
設定が保存されます。

(5)をクリックして、画面を閉じます。

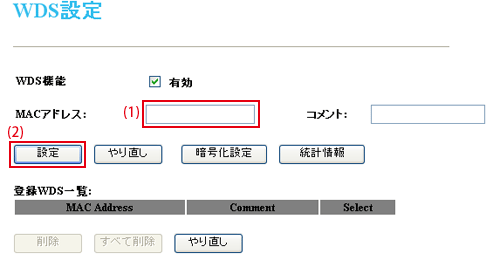

(1)通信する他のすべての本製品（通信する相手側）のMACアドレスを入力します。
例えば、本製品A、B、Cの3台で通信するとき、Aには、B、CのMACアドレスを、Bには、A、CのMACアドレスを、Cには、A、BのMACアドレスを設定します。
(2)［設定］をクリックします。

▼
設定が保存されます。

以下のメッセージを確認し、画面を閉じます。

複数台接続するときは、以上の手順をすべての本製品に行います。

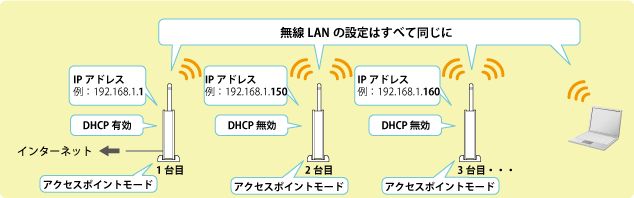

2台目以降の本製品設定する際は以下にご注意ください。
・すべての機器に同じ無線の設定をします。
・本製品のLAN側のIPアドレスが、それぞれの本製品で同一にならないように設定します。
（設定方法はこちらから）

例：	1台目の本製品が「192.168.1.1」のときは 2台目の本製品を「192.168.1.150」 3台目の本製品を「192.168.1.160」 4台目の本製品を「192.168.1.170」のように、頭から4つ目の数値を重複しないように設定変更します。

・「DHCP」の設定を「無効」にしてください。（設定方法はこちらから）
・アクセスポイントモードに切り替えます。
■切り替え方法
(1)本製品からACアダプタを外し、電源をオフにします。
(2)本製品背面のモード切替スイッチを「AP」にします。
(3)本製品にACアダプタをつなぎ、電源をオンにします。
(4)アクセスポイントモードに切り替わります。
