各部の名称とはたらき

本製品の各部の名称について説明します。

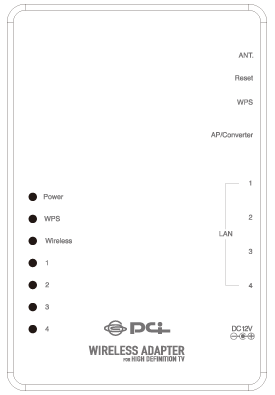

■本体正面

LEDの名称 色 機能説明 Power 橙 点灯 本製品が起動中です。 緑 消灯 電源がオフの状態です。 点灯 電源がオンの状態です。 WPS 緑 点滅 WPS接続処理中の状態です。 消灯 WPS機能が働いていません。 Wireless 緑 点灯 無線LANが有効な状態です。 点滅 無線LANで通信している状態です。 消灯 無線LANが無効な状態です。 LAN 緑 点灯 ポートがリンクしている状態です。 点滅 ポートがデータを送受信している状態です。 消灯 ポートがリンクしていない状態です。

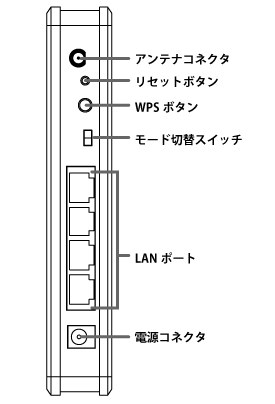

■本体背面

名称 はたらき アンテナ コネクタ 付属の無線アンテナを取り付けます。 リセット ボタン 本製品の設定を工場出荷時に戻します。 Powerランプが点滅するまで（約10秒）押し続けると、初期化されます。 WPSボタン WPS（無線LAN簡単設定機能）を使うとき、このボタンを押します。 モード切替 スイッチ アクセスポイントモードとコンバータモードを切り替えます。 LANポート LANケーブルを接続します。 電源コネクタ 電源アダプタのコネクタを挿し込みます。
