各部の名称とはたらき
本製品の各部の名称について説明します。

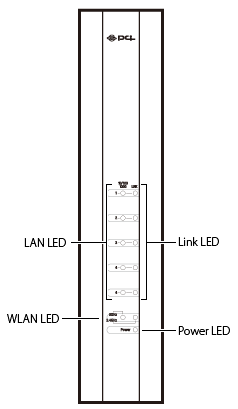

■本体正面
 |
LEDの名称 |
色 |
機能説明 |
Link LED |
緑 |
点灯 |
ポートがリンクしている状態です。 |
点滅 |
ポートがデータを送受信している状態です。 |
消灯 |
ポートがリンクしていない状態です。 |
LAN LED |
橙 |
点灯 |
1Gbitでリンクしている状態です。 |
緑 |
点灯 |
100Mbitでリンクしている状態です。 |
|
消灯 |
10Mbitでリンクしている状態です。 |
WLAN LED |
緑 |
点滅 |
2.4GHz帯(b・g・n)で無線LANがリンクしている状態です。 |
橙 |
点滅 |
5GHz帯で無線LANがリンクしている状態です。 |
Power LED |
緑 |
点灯 |
電源がオンの状態です。 |
消灯 |
電源がオフの状態です。 |
|

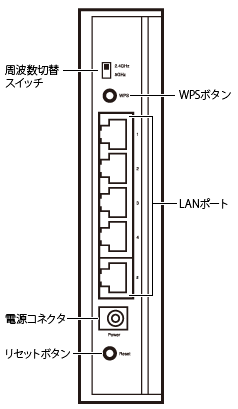

■本体背面
 |
名称 |
はたらき |
周波数切替
スイッチ |
2.4GHz(b・g・nで使用)と5GHz(a・nで使用)を切り替えます。 |
WPSボタン |
WPS(無線LAN簡単設定規格)を使うとき、このボタンを押します。 |
LANポート |
LANケーブルを接続します。 |
電源コネクタ |
電源アダプタのコネクタを挿し込みます。 |
リセット ボタン |
本製品を初期化するとき使います。
初期化の方法
- 本製品の電源がオンになっていることを確認します。
- リセットボタンを約10秒間押し続けます。
- Powerランプが一瞬消えるのを確認して、リセットボタンから離します。
- 本製品の再起動が始まり、初期化されます。
|
|
|
 |

|
|
