各部の名称とはたらき

本製品の各部の名称について説明します。

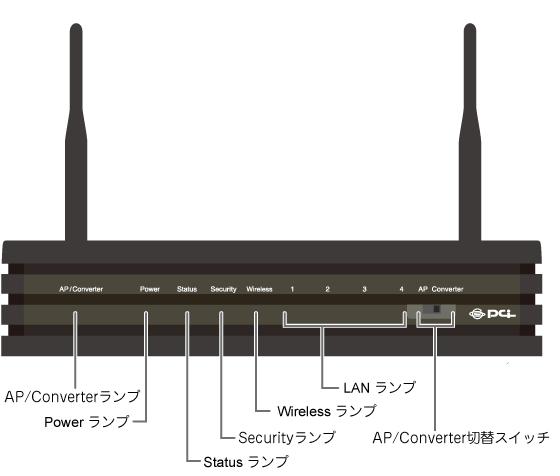

■本体正面

名称	色	機能説明とはたらき
AP/Converter	緑	点灯	コンバータモードが有効です。
		消灯	コンバータモードが無効です。
	橙	点灯	アクセスポイントモードが有効です。
		消灯	アクセスポイントモードが無効です。
POWER	緑	点灯	電源がオンの状態です。
		消灯	電源がオフの状態です。
Status	緑	点灯	本製品が正常に起動した状態です。
		消灯	本製品が起動処理中の状態です。
Security	緑	点灯	セキュリティポートがリンクしている状態です。
		点滅	セキュリティポートがデータを送受信している状態です。
		消灯	セキュリティポートがリンクしていない状態です。
Wireless	緑	点灯	無線LAN機能が有効です。
		点滅	無線LANでデータを送受信している状態です。
		消灯	無線LAN機能が無効です。
LAN	緑	点灯	ポートがリンクしている状態です。
		点滅	ポートがデータを送受信している状態です。
		消灯	ポートがリンクしていない状態です。
AP/Converter切替スイッチ		アクセスポイントモードとコンバータモードを切り替えます。

※ご注意

Statusランプが点灯しないときは、本製品が全く機能していない状態です。
数分間待ってもStatusランプが点灯しないときは、初期化を試してみてください。初期化の方法は、下記またはこちらを参照してください。

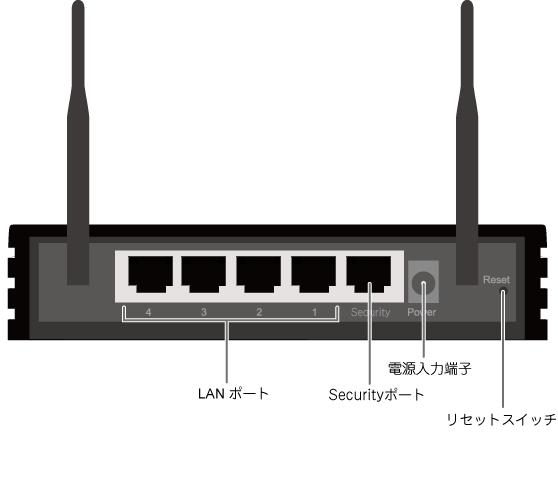

■本体背面

名称	はたらき
LANポート	LANケーブルを接続します。
Securityポート	上記LANポートとは独立した接続をするポートです。
電源入力端子	電源アダプタのコネクタを挿し込みます。
リセットスイッチ	本製品を再起動または工場出荷時の設定に戻します。再起動の方法：本製品動作中に、1秒以上押してから放すと再起動します。初期化の方法：　本製品電源がオンになっていることを確認します。リセットスイッチを5秒以上押してから放します。 AP/Converterランプが一瞬消え、本製品が再起動します。しばらくそのままお待ちになり、AP/Converterランプ、Powerランプ、Statusランプの点灯を確認すると初期化の完了です。

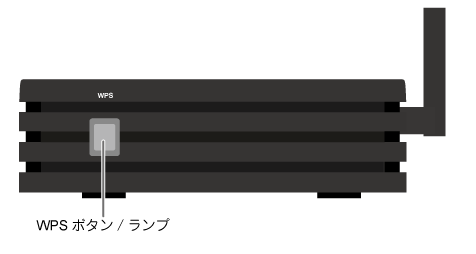

■本体側面

名称	はたらき
WPSボタン	WPS（無線LAN簡単設定機能）を使うとき、このボタンを1秒以上押します。 ※操作方法はこちらから
WPSランプ	WPSボタンを1秒以上押したとき、青色に点滅します。
