本製品の各部の名称について説明します。
■

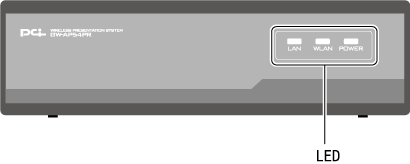

本体正面
LEDの名称
色
機能説明
LAN
緑
点灯
点滅
LANケーブルが接続されています。
消灯
ポートがリンクしていない状態です。
WLAN
緑
点灯
点滅
無線LAN動作中です。
POWER
緑
点灯
電源がオンの状態です。
消灯
電源がオフの状態です。
■

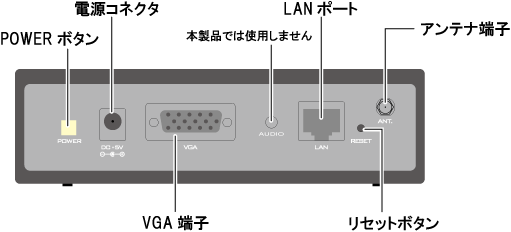

本製品背面
名称
はたらき
POWERボタン
本製品の電源をオン/オフします。
電源コネクタ
付属のACアダプタのコネクタを差し込みます。
LANポート
LANケーブルを接続します。
アンテナ端子
付属のアンテナをつけます。
VGA端子
VGAケーブルを接続します。
リセットボタン
本製品を初期化できます。
手順:
1.リセットボタンを押したまま電源をオンにします。
2.約10秒程度そのまま押し続けて離すと、本製品の設定内容が消去されます。
※押し続ける目安は、プロジェクターにオレンジ色の起動中の画面が出る位までです。
■
本体裏面
Serial NO
本製品のシリアルナンバーです。
Node ID
本製品のMACアドレス(ノードID)です。
