各部の名称とはたらき

本製品の各部の名称について説明します。

■本体正面

LEDの名称 色 機能説明 LAN LED 緑 点灯 10/100Mbpsでリンクしている状態です。 消灯 リンクがない状態です。 Internet LED 緑 点灯 ポートがリンクしている状態です。 点滅 ポートがデータを送受信している状態です。 消灯 ポートがリンクしていない状態です。 Wireless LED 橙 点灯 ワイヤレスが有効の状態です。 点滅 データを送受信している状態です。 消灯 ワイヤレスが無効の状態です。 WPS LED 橙 点灯 WPS機能がオンの状態です。 消灯 WPS機能がオフの状態です。 Power LED 緑 点灯 電源がオンの状態です。 消灯 電源がオフの状態です。

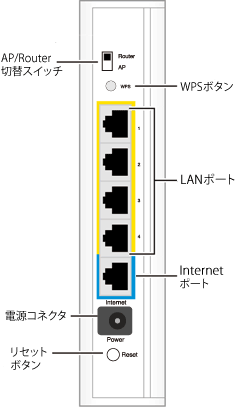

■本体背面

名称 はたらき AP/Router 切替スイッチ Router：ルータモードに設定されます。 AP：APモードに設定されます。 WPSボタン WPS（無線LAN簡単設定規格）を使うとき、このボタンを押します。 LANポート LANケーブルを接続します。 Internet ポート ADSL、FTTH、ケーブルモデムと接続するためのポートです。 電源コネクタ 電源アダプタのコネクタを挿し込みます。 リセット ボタン 本製品を初期化するとき使います。 初期化の方法 本製品の電源がオンになっていることを確認します。 リセットボタンを約10秒間押し続けます。 Powerランプが点滅するのを確認して、リセットボタンから離します。 本製品の再起動が始まり、初期化されます。
