各部の名称とはたらき

本製品の各部の名称について説明します。

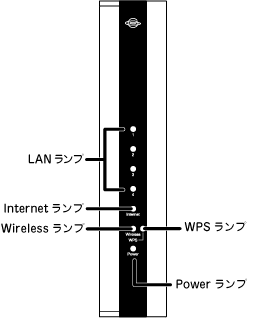

■本体正面

ランプの名称 色 機能説明 LANランプ 緑 点灯 10/100Mbpsでリンクしている状態です。 消灯 リンクがない状態です。 Internetランプ 緑 点灯 ポートがリンクしている状態です。 点滅 ポートがデータを送受信している状態です。 消灯 ポートがリンクしていない状態です。 Wirelessランプ 橙 点灯 ワイヤレスが有効の状態です。 点滅 データを送受信している状態です。 消灯 ワイヤレスが無効の状態です。 WPSランプ 橙 点灯 WPS機能がオンの状態です。 点滅 WPS接続を試みています。 消灯 WPS機能がオフの状態です。 Powerランプ 緑 点灯 電源がオンの状態です。 消灯 電源がオフの状態です。

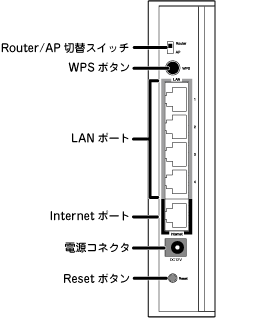

■本体背面

名称 はたらき Router/AP 切替スイッチ Router：ルータモードに切り替えます。 AP：APモードに切り替えます。 WPSボタン WPS（無線LAN簡単設定規格）を使うとき、このボタンを押します。 LANポート LANケーブルを接続します。 Internet ポート ADSL、FTTH、VDSL、CATVと接続するためのポートです。 電源コネクタ 電源アダプタのコネクタを挿し込みます。 Reset ボタン 本製品を初期化するとき使います。 初期化の方法 本製品の電源がオンになっていることを確認します。 Resetボタンを10秒以上押します。 「Power」ランプが点滅したら、Resetボタンから離します。 しばらくそのままお待ちいただき、本製品が再起動したら、初期化の完了です。
