本製品とパソコンをLANケーブルでつなぎます。

設定の際は、LANケーブルをつないで行ってください。

パソコンの電源を入れ、WEBブラウザを起動します。

▼
WEBブラウザが起動します。

アドレス欄にIPアドレス「192.168.1.1」を入力し、<Enter>キーを押します。

▼

ログイン画面が表示されます。

(1)「ユーザ名」に「admin」を半角文字で入力します。
(2)「パスワード」に「password」を半角文字で入力します。
(3)［OK］をクリックします。

▼
設定画面のトップページが表示されます

「アクセスポイント2」を設定するときだけ、との操作が必要になります。「アクセスポイント2」以外を設定するときは、へ進んでください。

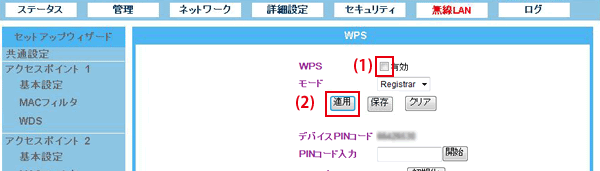

設定画面で「無線LAN」−「WPS」をクリックして、「WPS」画面を表示させます。

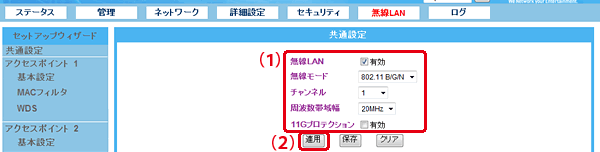

「共通設定」をクリックして共通設定画面を表示します。
(1)必要に応じて設定します。

無線LAN	無線LAN機能のオン/オフを設定します。 初期設定：有効 チェックを外すと無線LAN機能が無効になりますのでご注意ください。
無線モード	無線モードを選びます。 「802.11 B/G/N」：IEEE802.11b、IEEE802.11gおよびIEEE802.11n（ドラフト版）で通信します。通常は、ここを選びます。 「802.11 G/N」：IEEE802.11gおよびIEEE802.11nで通信します。 「802.11 B/G」：IEEE802.11bおよびIEEE802.11gで通信します。 「802.11 N」：IEEE802.11n（ドラフト版）でのみ通信します。 「802.11 G」：IEEE802.11gでのみ通信します。 「802.11 B」：IEEE802.11bでのみ通信します。 初期設定：802.11 B/G/N
チャンネル	チャンネルを1〜13から選びます。 近隣との電波干渉があるときに適当なチャンネルを選択してください。 初期設定：1 チャンネルは無線LAN通信するパソコンに設定するとき必要となりますので、メモに控えておくことをお勧めします。
周波数帯域幅	周波数帯域幅を選びます。 「20 MHz」：20MHzの帯域で通信します。 「40 MHz」：40MHzの帯域で通信します。「20 MHz」選んだときよりも高速に通信します。通常はこちらを選びます。 初期設定：20MHz
11Gプロテクション	IEEE802.11bとIEEE802.11gが混在する環境で、IEEE802.11gを優先させるときチェックします（IEEE802.11bがつながりにくくなる可能性があります）。 初期設定：オフ

(2)［適用］をクリックします。
▼
「しばらくお待ちください」のメッセージが表示され、カウントダウンが始まります。
カウントが「0」になるまでしばらくお待ちください。

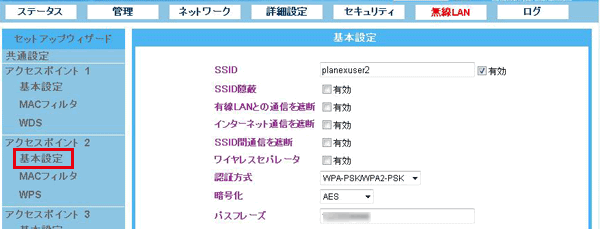

「基本設定」をクリックします。
※「アクセスポイント1」〜「アクセスポイント4」のうち、設定したいアクセスポイントの「基本設定」をクリックします。
※暗号化「WEP」を設定したいときは「アクセスポイント1」の「基本設定」をクリックしてください。

▼
「無線LAN基本設定」画面が表示されます。

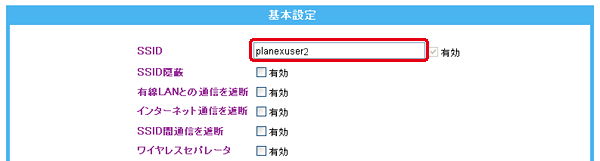

任意のネットワーク名※を半角英数字で入力します。
「アクセスポイント4」のときは、右側の「有効」にチェックを付けます。


    ※半角英数字で32文字まで入力できます。
    SSIDは無線LAN通信するパソコンに設定するとき必要となりますので、メモに控えておくことをお勧めします。

以下の項目については必要に応じて設定してください。

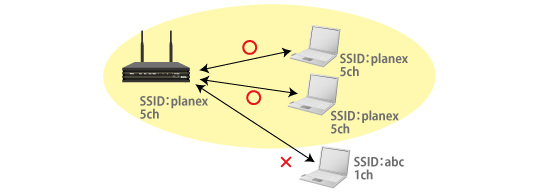

SSIDについて
SSIDとは、無線LANにおいてアクセスポイントと無線クライアントが通信するための共通のグループ名のことです。
同一のSSIDの無線LAN機器同士で通信します。


チャンネルについて
同一のSSID内で無線通信するには、チャンネルを同じにする必要があります。本製品のマルチSSID機能では、「無線LANの基本設定をする」で設定したチャンネルを共通で使用します。

暗号化（セキュリティ）の設定をします。
以下の「ワンポイント」を参考にして、「WEP」（初期設定）または「WPA-PSK/WPA2-PSK」のどちらかを設定してください。
※WEPは「アクセスポイント1」のみ設定できます。

WEPについて
WEPとは、無線LANセキュリティの中で最も一般的な暗号化方式で、アクセスポイントとクライアントに共通の暗号キー（WEPキー）を設定します。

WPA/WPA2について
WPA/WPA2とは、WEPをより強化した無線LANのセキュリティ規格です。WPA-PSK/WPA2-PSKでは、プリシェアードキーと呼ばれる暗号キーを用い、WEPと同様にアクセスポイントとクライアントに共通の暗号キーを設定します。
WPA2で「AES」が標準化され、WPAよりもさらに強固なセキュリティです。

※本製品はIEEE802.1X認証に対応していますが、サポート対象外です。

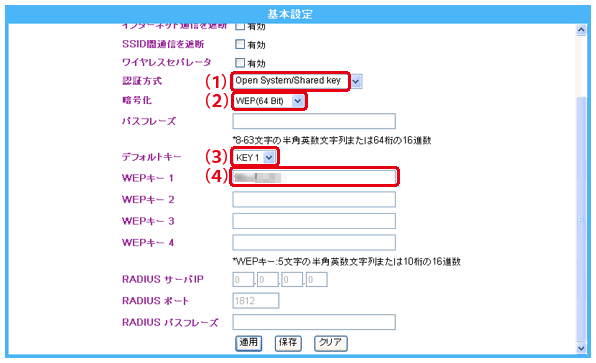

■WEPのとき（アクセスポイント1のみ設定可能）

ここで設定する設定値は、パソコンに無線LANを設定するときに必要になります。メモに控えることをお勧めします。

(1)「Open System/Shared key」を選びます。
※初期設定は「Open System/Shared key」です。

(2)「WEP(64 Bit)」または「WEP(128 Bit)」から選びます。
※128ビットのほうがセキュリティ強度が高くなります。

(3)デフォルトキーを「KEY1」〜「KEY4」から選びます。
※通常は「KEY1」を選びます。

(4)WEPキーを任意に半角英数字で入力します。
(2)で「WEP(64 Bit)」を選んだときと、「WEP(128 Bit)」を選んだときとでは、設定する文字数が異なります。以下を参照してください。

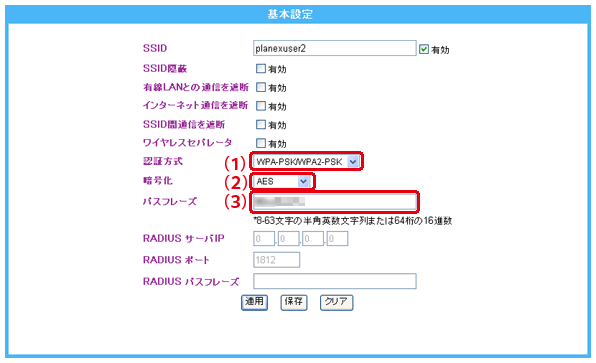

■WPA-PSK/WPA2-PSKのとき（アクセスポイント1〜4で設定可能）

ここで設定する設定値は、無線通信するパソコンに設定するときに必要になります。メモに控えることをお勧めします。

(1)「WPA-PSK/WPA2-PSK」を選びます。
※「WPA/WPA2」はRADIUSサーバを使って認証します。サポート対象外となります。

(2)「TKIP」、「AES」、「TKIP/AES」から選びます。
※TKIPよりAESの方がセキュリティ強度が高くなります。
※TKIP/AESを選ぶと、「TKIP」と「AES」が混在したネットワークでも互いに通信することができます。

(3)パスフレーズ※を入力します。

［適用］をクリックします。

▼
「しばらくお待ちください」のメッセージが表示され、カウントダウンが始まります。
カウントが「0」になるまでしばらくお待ちください。

画面を閉じます。
