各部の名称とはたらき

本製品の各部の名称について説明します。

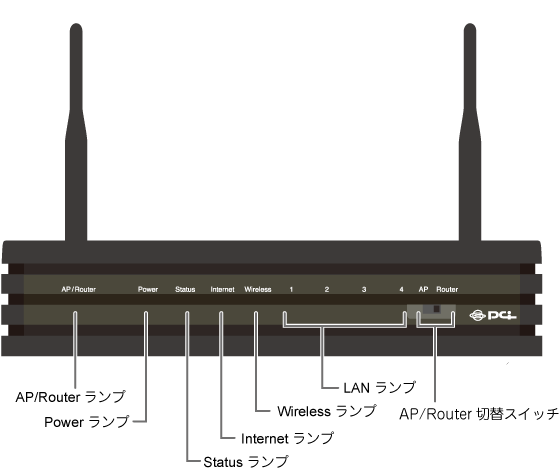

■本体正面

名称	色	機能説明とはたらき
AP/Router	緑	点灯	ルータモードが有効です。
		消灯	ルータモードが無効です。
	橙	点灯	アクセスポイントモードが有効です。
		消灯	アクセスポイントモードが無効です。
POWER	緑	点灯	電源がオンの状態です。
		消灯	電源がオフの状態です。
Status	緑	点灯	本製品が正常に起動した状態です。
		消灯	本製品が起動処理中の状態です。
Internet	緑	点灯	ポートがリンクしている状態です。
		点滅	ポートがデータを送受信している状態です。
		消灯	ポートがリンクしていない状態です。
Wireless	緑	点灯	無線LAN機能が有効です。
		点滅	無線LANでデータを送受信している状態です。
		消灯	無線LAN機能が無効です。
LAN	緑	点灯	ポートがリンクしている状態です。
		点滅	ポートがデータを送受信している状態です。
		消灯	ポートがリンクしていない状態です。
AP/Router切替スイッチ		アクセスポイントモードとルータモードを切り替えます。

※ご注意

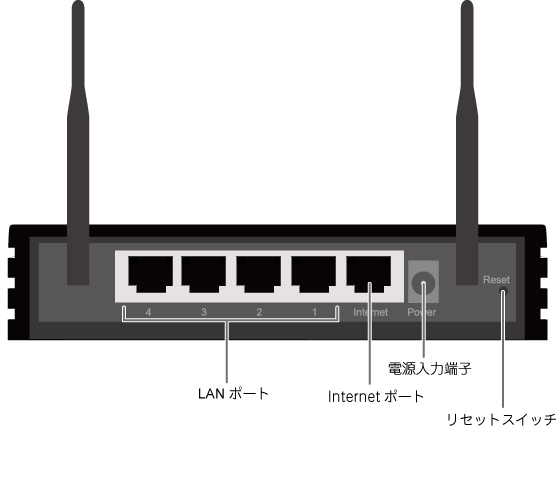

名称	はたらき
LANポート	LANケーブルを接続します。
Internetポート	ADSL、FTTH、ケーブルモデムと接続するためのRJ-45ポートです。
電源入力端子	電源アダプタのコネクタを挿し込みます。
リセットスイッチ	再起動の方法：本製品動作中に、1秒以上押してから放すと再起動します。初期化の方法：　本製品電源がオンになっていることを確認します。リセットスイッチを5秒以上押してから放します。 AP/Routerランプが一瞬消え、本製品が再起動します。しばらくそのままお待ちになり、AP/Routerランプ、Powerランプ、Statusランプの点灯を確認すると初期化の完了です。

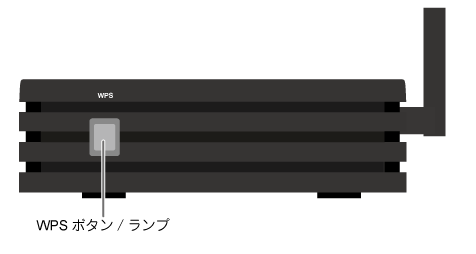

■本体側面

名称

はたらき

WPSボタン

WPS（無線LAN簡単設定機能）接続を行う場合：
2 秒程度押して離します。（WPS ランプが点滅します）

※操作方法はこちらから

iPhone かんたん接続を行う場合：
15 秒程度押します。（WPS ランプが点灯します）
※対応機種のみ

WPSランプ

・WPSボタンを2秒程度押して離したとき、青色に点滅します。
・WPSボタンを15秒程度押したとき、青色に点灯します。
