各部の名称とはたらき

本製品の各部の名称について説明します。

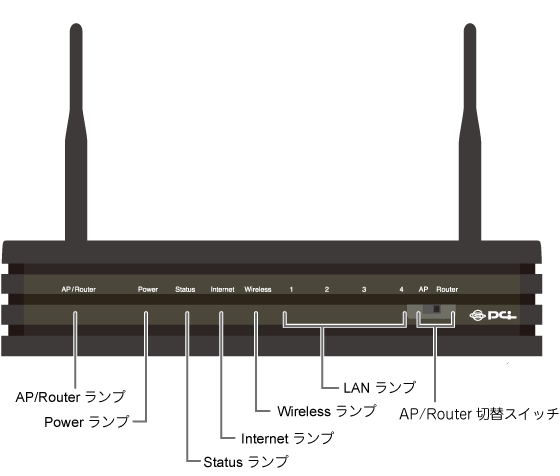

■本体正面

名称 色 機能説明とはたらき AP/Router 緑 点灯 ルータモードが有効です。 消灯 ルータモードが無効です。 橙 点灯 アクセスポイントモードが有効です。 消灯 アクセスポイントモードが無効です。 POWER 緑 点灯 電源がオンの状態です。 消灯 電源がオフの状態です。 Status 緑 点灯 本製品が正常に起動した状態です。 消灯 本製品が起動処理中の状態です。 Internet 緑 点灯 ポートがリンクしている状態です。 点滅 ポートがデータを送受信している状態です。 消灯 ポートがリンクしていない状態です。 Wireless 緑 点灯 無線LAN機能が有効です。 点滅 無線LANでデータを送受信している状態です。 消灯 無線LAN機能が無効です。 LAN 緑 点灯 ポートがリンクしている状態です。 点滅 ポートがデータを送受信している状態です。 消灯 ポートがリンクしていない状態です。 AP/Router切替スイッチ アクセスポイントモードとルータモードを切り替えます。 ※ご注意 Statusランプが点灯しないときは、本製品が全く機能していない状態です。 数分間待ってもStatusランプが点灯しないときは、初期化を試してみてください。初期化の方法は、下記またはこちらを参照してください。

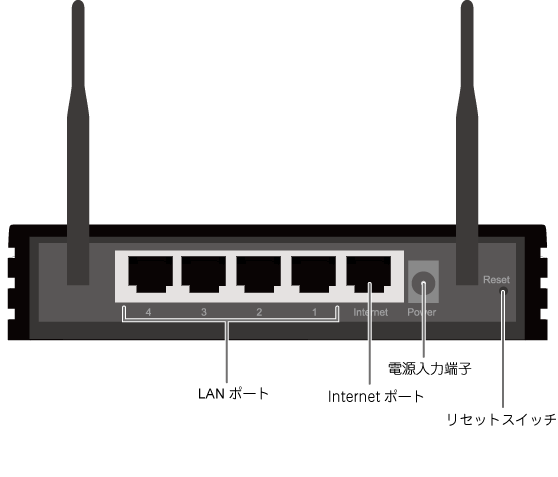

■本体背面

名称 はたらき LANポート LANケーブルを接続します。 Internetポート ADSL、FTTH、ケーブルモデムと接続するためのRJ-45ポートです。 電源入力端子 電源アダプタのコネクタを挿し込みます。 リセット スイッチ 再起動の方法： 本製品動作中に、1秒以上押してから放すと再起動します。 初期化の方法： 　 本製品電源がオンになっていることを確認します。 リセットスイッチを5秒以上押してから放します。 AP/Routerランプが一瞬消え、本製品が再起動します。 しばらくそのままお待ちになり、AP/Routerランプ、Powerランプ、Statusランプの点灯を確認すると初期化の完了です。

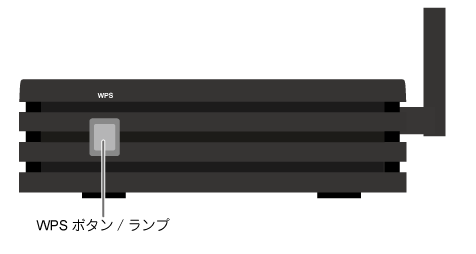

■本体側面

名称 はたらき WPSボタン WPS（無線LAN簡単設定機能）を使うとき、このボタンを1秒以上押します。 ※操作方法はこちらから WPSランプ WPSボタンを1秒以上押したとき、青色に点滅します。
