QoSを設定する

QoSを設定します。




設定画面で[一般設定]をクリックします。
※設定画面の表示方法についてはこちらを参照してください。

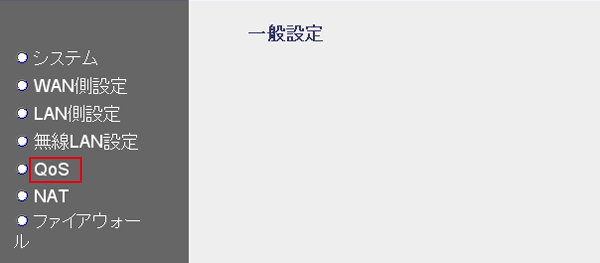

「QoS」をクリックします。


QoS設定画面が表示されます。

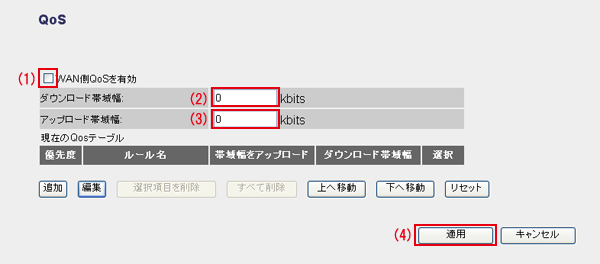

設定します。

(1)チェックを付けます。

(2)ダウンロード帯域幅を入力します(単位:kビット)。

(3)アップロード帯域幅を入力します(単位:kビット)。

(4)[適用]をクリックします。



「設定を保存しました!」が表示されます。


[保存]をクリックします。

「システムを再起動しています。しばらくお待ちください。」が表示されます。


[OK]をクリックして、画面を閉じます。


以上で完了です。


■QoSルールの設定方法

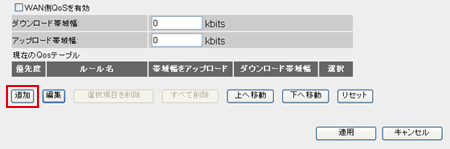

  1. [追加]をクリックします。


    設定画面が表示されます。

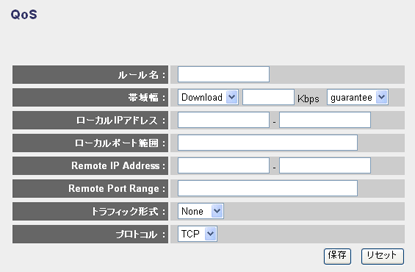

  2. ルールを設定します。

    ルール名 ルール名を半角英数字で任意に入力します。
    帯域幅 帯域幅を設定します。
    プルダウンメニューから「Download」(ダウンロード)または「Upload」(アップロード)を選び、帯域幅を入力します。「guarantee」(最低帯域)または「max」(最大帯域)を選びます。
    ローカルIPアドレス QoSルールを適用するLAN側のコンピュータのIPアドレスの範囲を入力します。1台だけ設定するときは、左側の入力欄だけ入力します。
    ローカルポート範囲 QoSルールを適用するLAN側のコンピュータのポート範囲を入力します。ポート数とポート数の間は「-」(ハイフン)で区切ります。
    Remote IP Address QoSルールを適用するWAN側のコンピュータのIPアドレスの範囲を入力します。1台だけ設定するときは、左側の入力欄だけ入力します。
    Remote Port Range QoSルールを適用するWAN側のコンピュータのポート範囲を入力します。ポート数とポート数の間は「-」(ハイフン)で区切ります。
    トラフィック形式 QoSルールを適用するトラフィックを「None」「SMTP」「HTTP」「POP3」「FTP」から選びます。
    プロトコル プロトコルを「TCP」または「UDP」から選びます。


  3. [保存]をクリックします。

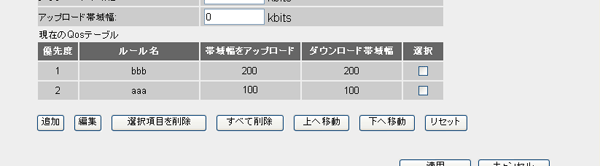

    「QoS」設定画面に戻り、「現在のQoSテーブル」に設定内容が表示されます。

    ※複数設定するときは、手順1〜手順3を繰り返します。
    ※QoSテーブルの上位が、より優先度が高くなります。


  4. [適用]をクリックします。

    「設定を保存しました!」が表示されます。


  5. [保存]をクリックします。
    「システムを再起動しています。しばらくお待ちください。」が表示されます。


  6. [OK]をクリックして、画面を閉じます。


■QoSテーブルの各種操作について

設定内容を消去するには
選んで削除するときは、削除したい設定内容の「選択」ボックスにチェックを付け、 をクリックします。
すべてを消去するときは、をクリックします。

設定内容を編集するには
編集したい設定内容の「選択」ボックスにチェックを付け、をクリックします。

優先度をするには
優先度を変更したい設定内容の「選択」ボックスにチェックを付け、またはをクリックします。
