各部の名称とはたらき

本製品の各部の名称について説明します。

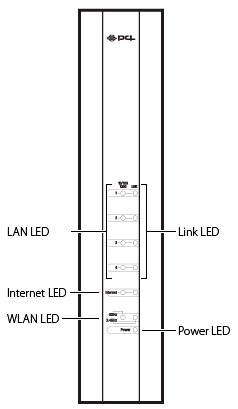

■本体正面

LEDの名称
機能説明
Link LED
点灯 ポートがリンクしている状態です。
点滅 ポートがデータを送受信している状態です。
消灯 ポートがリンクしていない状態です。
LAN LED
点灯 1Gbpsでリンクしている状態です。
点灯 100Mbpsでリンクしている状態です。
  消灯 10Mbpsでリンクしている状態です。
Internet
点灯 ポートがリンクしている状態です。
点滅 ポートがデータを送受信している状態です。
消灯 ポートがリンクしていない状態です。
WLAN LED
点滅 2.4GHz帯(b・g・n)で無線LANがリンクしている状態です。
点滅 5GHZ帯で無線LANがリンクしている状態です。
Power LED
点灯 電源がオンの状態です。
消灯 電源がオフの状態です。

本体背面

名称 はたらき
モード切替
スイッチ
オン:ルータモードに設定されます。
オフ:APモードに設定されます。
周波数切替
スイッチ
2.4GHz(b・g・nで使用)と5GHz(a・nで使用)を切り替えます。
WPSボタン WPS(無線LAN簡単設定規格)を使うとき、このボタンを押します。
LANポート LANケーブルを接続します。
インターネット
ポート
ADSL、FTTH、ケーブルモデムと接続するためのポートです。
電源コネクタ 電源アダプタのコネクタを挿し込みます。
リセット
ボタン
本製品を初期化するとき使います。


初期化の方法
  1. 本製品の電源がオンになっていることを確認します。
  2. リセットボタンを約10秒間押し続けます。
  3. Powerランプが一瞬消えるのを確認して、リセットボタンから離します。
  4. 本製品の再起動が始まり、初期化されます。
