各部の名称とはたらき

本製品の各部の名称について説明します。

■本体正面

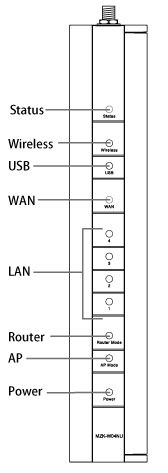

ランプの名称 色 機能説明 Status 緑 点灯 本製品が正常に起動した状態です。 消灯 本製品が起動処理中の状態です。 Wireless 緑 点灯 無線LAN機能が有効です。 点滅 無線LANでデータを送受信している状態です。 消灯 無線LAN機能が無効です。 USB 緑 点灯 USB ポートにUSBストレージが接続されてマウントされている（使用可能な状態）状態です。 WAN 緑 点灯 ポートがリンクしている状態です。 点滅 ポートがデータを送受信している状態です。 消灯 ポートがリンクしていない状態です。 LAN 緑 点灯 ポートがリンクしている状態です。 点滅 ポートがデータを送受信している状態です。 消灯 ポートがリンクしていない状態です。 Router 緑 点灯 ルータモードが有効です。 消灯 ルータモードが無効です。 AP 緑 点灯 アクセスポイントモードが有効です。 消灯 アクセスポイントモードが無効です。 POWER 緑 点灯 電源がオンの状態です。 消灯 電源がオフの状態です。 ※ご注意 Status LEDが点灯しないときは、本製品が全く機能していない状態です。 数分間待ってもStatus LEDが点灯しないときは、初期化を試してみてください。初期化の方法は、下記またはこちらを参照してください。

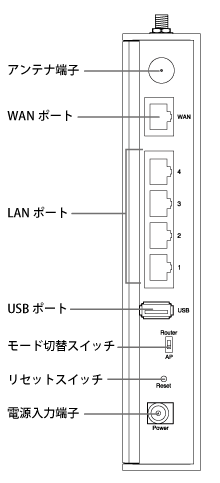

名称 はたらき アンテナ端子 付属の無線アンテナを取り付けます。 WANポート ADSL、FTTH、ケーブルモデムと接続するためのRJ-45ポートです。 LANポート LANケーブルを接続します。 USBポート USB外付けHDDなどを接続します。 ※USBハブは使用できません。 モード切替 スイッチ ルータモードとAPモードを切り替えます。 リセット スイッチ 本製品動作中に、1秒以上押してから放すと再起動します。 本製品動作中に、5秒以上押してから放すと初期化して再起動します。 押しながら電源を入れ、そのまま10秒以上押しつづけると初期化して起動します。 電源入力端子 電源アダプタのコネクタを挿し込みます。

■本体上面

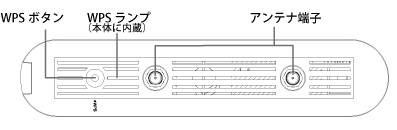

名称 はたらき WPSボタン WPS（無線LAN簡単設定機能）を使うとき、このボタンを1秒以上押します。 ※操作方法はこちらから WPSランプ WPSボタンを1秒以上押したとき、青色に点滅します。 アンテナ端子 付属の無線アンテナを取り付けます。
