各部の名称とはたらき

本製品の各部の名称について説明します。

■本体正面

LEDの名称 色 機能説明 POWER 緑 点灯 電源がオンの状態です。 消灯 電源がオフの状態です。 WLAN 橙 点滅 無線LAN機能が有効です。 消灯 無線LAN機能が無効です。 WAN 緑 点灯 ポートがリンクしている状態です。 点滅 ポートがデータを送受信している状態です。 消灯 ポートがリンクしていない状態です。 Link/Act LED 緑 点灯 ポートがリンクしている状態です。 点滅 ポートがデータを送受信している状態です。 消灯 ポートがリンクしていない状態です。 LAN LED 緑 点灯 ポートがリンクしている状態です。 点滅 ポートがデータを送受信している状態です。 消灯 ポートがリンクしていない状態です。

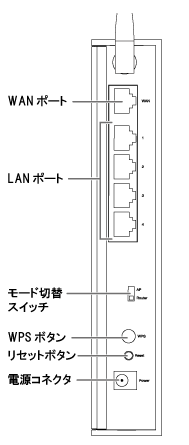

■本体背面

名称 はたらき WANポート ADSL、FTTH、ケーブルモデムと接続するためのRJ-45ポートです。 LANポート LANケーブルを接続します。 モード切替 スイッチ ルータモードとAPモードを切り替えます。 WPSボタン WPS（無線LAN簡単設定規格）を使うとき、このボタンを押します。 リセット ボタン 本製品を初期化するとき使います。 初期化の方法 リセットボタンを約10秒間押し続けます。 POWERランプが一瞬消えるのを確認して、リセットボタンから離します。 本製品の再起動が始まり、初期化されます。 電源コネクタ 電源アダプタのコネクタを挿し込みます。
