各部の名称とはたらき

本製品の各部の名称について説明します。

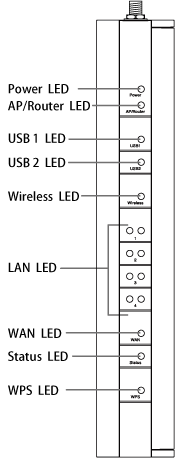

■本体正面

LEDの名称 色 機能説明 POWER 緑 点灯 電源がオンの状態です。 消灯 電源がオフの状態です。 AP/Router 緑 点灯 本製品がルータモードで動作しています。 消灯 本製品がAPモードで動作しています。 USB1 緑 点灯 USB 1ポートにUSBストレージが接続されてマウントされている（使用可能な状態）ときに点灯します。 USB2 緑 点灯 USB 2ポートにUSBストレージが接続されてマウントされている（使用可能な状態）ときに点灯します。 Wireless 青 点灯 無線LAN機能が有効です。 点滅 無線LANでデータを送受信している状態です。 消灯 無線LAN機能が無効です。 LAN （左：10/100Mbps） 緑 点灯 ポートがリンクしている状態です。 点滅 ポートがデータを送受信している状態です。 消灯 ポートがリンクしていない状態です。 LAN （右：1000Mbps） 緑 点灯 ポートがリンクしている状態です。 点滅 ポートがデータを送受信している状態です。 消灯 ポートがリンクしていない状態です。 WAN 緑 点灯 ポートがリンクしている状態です。 点滅 ポートがデータを送受信している状態です。 消灯 ポートがリンクしていない状態です。 Status 橙 点灯 本製品が起動処理中の状態です。 緑 点灯 本製品が正常に起動した状態です。 WPS 緑 点灯 WPS機能が働いています。 消灯 WPS機能が働いていません。 ※ご注意 Status LEDが点灯しないときは、本製品が全く機能していない状態です。 数分間待ってもStatus LEDが点灯しないときは、初期化を試してみてください。初期化の方法は、下記またはこちらを参照してください。

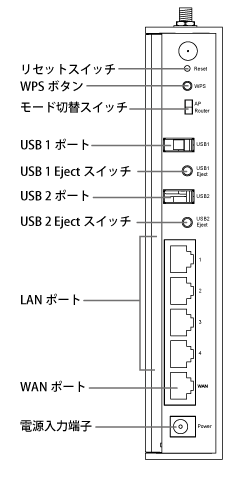

■本体背面

名称 はたらき リセット スイッチ 本製品動作中に、1秒以上押してから放すと再起動します。 本製品動作中に、5秒以上押してから放すと初期化して再起動します。 押しながら電源を入れ、そのまま3秒以上押しつづけると初期化して起動します。 WPSボタン WPS（無線LAN簡単設定機能）を使うとき、このボタンを2 秒程度押して離します。（WPS ランプが緑色に点灯します） モード切替 スイッチ ルータモードとAPモードを切り替えます。 USB 1ポート USB外付けHDDなどを接続します。 ※USBハブは使用できません。 USB 1 Eject スイッチ 1秒以上押してから放すと、USBストレージのマウント/アンマウント状態を切り替えできます。 ※マウント/アンマウント状態は、USB LEDで確認してください。 ※USBストレージにアクセス中はアンマウントできない場合があります。 USB 2ポート USB外付けHDDなどを接続します。 ※USBハブは使用できません。 USB 2 Eject スイッチ 1秒以上押してから放すと、USBストレージのマウント/アンマウント状態を切り替えできます。 ※マウント/アンマウント状態は、USB LEDで確認してください。 ※USBストレージにアクセス中はアンマウントできない場合があります。 LANポート LANケーブルを接続します。 WANポート ADSL、FTTH、ケーブルモデムと接続するためのRJ-45ポートです。 電源入力端子 電源アダプタのコネクタを挿し込みます。
