各部の名称とはたらき
本製品の各部の名称について説明します。

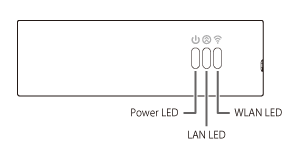

■本体正面
 |
LEDの名称 |
色 |
機能説明 |
Power |
青 |
点灯 |
電源がオンの状態です。 |
消灯 |
電源がオフの状態です。 |
WLAN |
青 |
点滅 |
無線LAN機能が有効です。 |
消灯 |
無線LAN機能が無効です。 |
LAN |
青 |
点灯 |
ポートがリンクしている状態です。 |
点滅 |
ポートがデータを送受信している状態です。 |
消灯 |
ポートがリンクしていない状態です。 |
|
■本体背面
 |
名称 |
はたらき |
Ethernetポート |
LANケーブルを接続します。 |
リセット ボタン |
本製品を初期化するとき使います。操作方法は工場出荷時設定に戻す(初期化)を参照してください。 |
電源コネクタ |
電源アダプタのコネクタを挿し込みます。 |
|

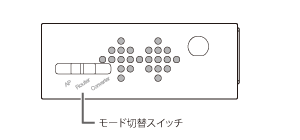

■本体側面
 |
名称 |
はたらき |
モード切替
スイッチ |
ルータモード、APモード、コンバータモードを切り替えます。 |
|
|
 |

|
|
