各部の名称とはたらき

本製品の各部の名称について説明します。

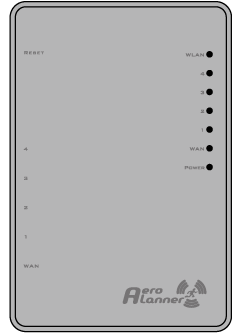

■本体正面

LEDの名称 色 機能説明 WLAN 青 点灯 無線LAN機能がオンの状態です。 点滅 無線LANでデータを送受信している状態です。 消灯 無線LAN機能がオフの状態です。 1〜4 緑 点灯 ポートがリンクしている状態です。 点滅 ポートがデータを送受信している状態です。 消灯 ポートがリンクしていない状態です。 WAN 緑 点灯 ポートがリンクしている状態です。 点滅 ポートがデータを送受信している状態です。 消灯 ポートがリンクしていない状態です。 POWER 緑 点灯 電源がオンの状態です。 消灯 電源がオフの状態です。

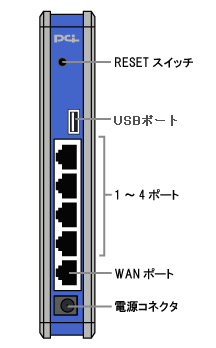

■本体前面

名称 はたらき RESET スイッチ 初期化用のリセットスイッチです。 本製品が動作していることを確認し、RESETスイッチを5秒以上押し続けると、初期化されます。 USBポート 携帯電話用USBモデムケーブル（別売）またはUSB外付けHDDなどを接続します。 1〜4ポート LANケーブルを接続します。 WANポート ADSL、FTTH、ケーブルモデムと接続するためのRJ-45ポートです。 電源コネクタ 電源アダプタのコネクタを差し込みます。
