はじめに

■本製品のご案内

各部の名称とはたらき

本製品の各部の名称について説明します。

■本体前面

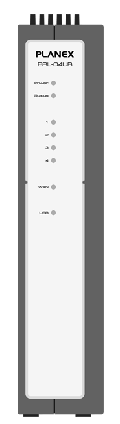

本体前面
名 称動 作
Power点灯:電源が投入されています。
消灯:電源が切れています。
Status点灯:起動中です。
点滅:正常に起動しています。
1〜4点灯:LANポートでの接続が確立しています。
点滅:データの送受信中です。
WAN点灯:WANポートでの接続が確立しています。
点滅:データの送受信中です。
USB点灯:USBプリンタが接続され、起動しています。

※電源投入時またはリセットのときは、一時的に(3〜20秒ほど)LEDが消灯します。

■本体後面

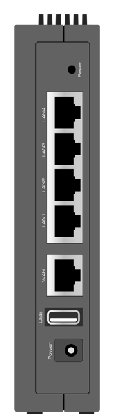

本体後面
Reset 初期化を行うときは、5秒以上リセットボタン押し続け、LAN LEDが全点灯した後、離します。 初期化を実行すると、初期設定(工場出荷時の状態)に戻ります。
LAN1〜4LANケーブルを接続します。コンピュータと接続します。
WANLANケーブルを接続します。ネットワーク機器(モデムもしくは回線終端装置など)と接続します。
USBUSBケーブルを接続します。
Power付属のACアダプタを接続します。

※ 初期化を実行すると、すべての設定が初期化されます。初期化を実行する前に、初期化を行っても問題がないことを確認してください。
※ 本製品にLANケーブルを接続しているときは、初期化を行う前に、LANケーブルを本製品から外しておくことを推奨します。

■本体底面

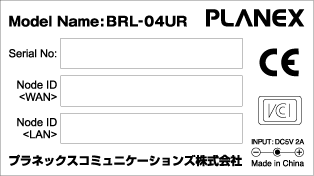

底面ラベル

Mondele Name製品名です。
Serial Noシリアルナンバーです。
Node ID<WAN>本製品のWANポートのMACアドレスです。
<LAN>本製品のLANポートのMACアドレスです。
