各部の名称とはたらき
本製品の各部の名称について説明します。

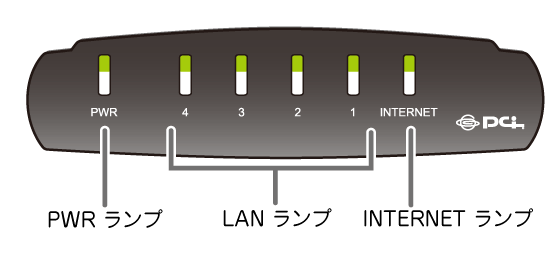

■本体正面
名称
色
機能説明とはたらき
POWER
緑
点灯
電源がオンの状態です。
消灯
電源がオフの状態です。
LAN（1〜4）
緑
点灯
ポートがリンクしている状態です。
点滅
ポートがデータを送受信している状態です。
消灯
ポートがリンクしていない状態です。
INTERNET
緑
点灯
ポートがリンクしている状態です。
点滅
ポートがデータを送受信している状態です。
消灯
ポートがリンクしていない状態です。
※ご注意
1〜4ランプが点灯しないときは、本製品が全く機能していない状態です。
数分間待っても1〜4ランプが点灯しないときは、初期化を試してみてください。初期化の方法は、下記または
こちら
を参照してください。
■

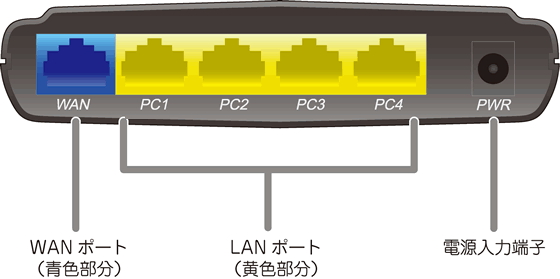

本体背面
名称
はたらき
WANポート（青色部分）
ADSL、FTTH、ケーブルモデムと接続するためのRJ-45ポートです。
LANポート（黄色部分）
LANケーブルを接続します。
電源入力端子
電源アダプタのコネクタを挿し込みます。
■

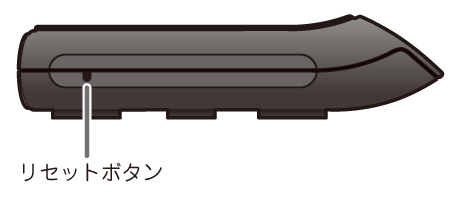

本体側面
名称
はたらき
リセット
ボタン
初期化の方法：
前面のLANランプが消えるまでリセットボタンを押し続け（約6秒間）、離します。
本製品の再起動が始まりますので、しばらくそのままお待ちください。
POWERランプが点滅から点灯に変わったら、初期化の完了です。
初期化後に、設定画面にログインするときは、「ユーザー名」に半角で「admin」、「パスワード」に半角で「password」と入力してください。
