■本製品のご案内

本製品の各部の名称について説明します。

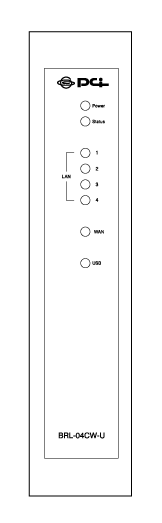

■本体前面
 |
名 称 | 色 | 動 作 |
Power | 緑 | 点灯:電源が投入されています。 消灯:電源が切れています。 |
Status | 緑 | 点灯:起動中です。 点滅:正常に起動しています。 |
1〜4 | 緑 | 点灯:LANポートでの接続が確立しています。 点滅:データの送受信中です。 |
WAN | 緑 | 点灯:WANポートでの接続が確立しています。 点滅:データの送受信中です。 |
USB | 緑 | 点灯:USBプリンタが接続され、起動しています。 |
|
※電源投入時またはリセットのときは、一時的に(3〜20秒ほど)LEDが消灯します。

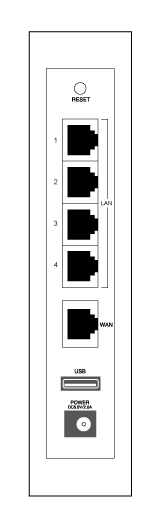

■本体後面
 |
RESET |
初期化を行うときは、5秒以上リセットボタン押し続け、LAN LEDが全消灯した後、離します。
初期化を実行すると、初期設定(工場出荷時の状態)に戻ります。 |
LAN1〜4 | LANケーブルを接続します。コンピュータと接続します。
| WAN | LANケーブルを接続します。ネットワーク機器(モデムもしくは回線終端装置など)と接続します。
| USB | USBケーブルを接続します。 |
POWER | 付属のACアダプタを接続します。 |
|
※ 初期化を実行すると、すべての設定が初期化されます。初期化を実行する前に、初期化を行っても問題がないことを確認してください。
※ 本製品にLANケーブルを接続しているときは、初期化を行う前に、LANケーブルを本製品から外しておくことを推奨します。
|
