本製品の各部の名称について説明します。

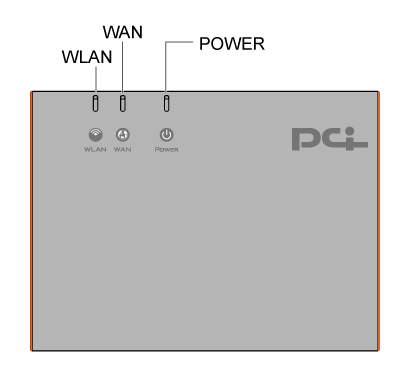

■本体上面
 |
| LEDの名称 |
ステータス |
機能説明 |
| WLAN |
緑色点灯/点滅 |
無線LAN動作中です。 |
| 消灯 |
無線LAN機能がオフの状態です。
※コンバータモードのときは無線LANがリンクできていない状態です。 |
| WAN |
緑色点灯 |
ポートがリンクしている状態です。 |
| 緑色点滅 |
ポートがデータを送受信している状態です。 |
| 消灯 |
ポートがリンクしていない状態です。 |
| POWER |
緑色点灯 |
電源がオンの状態です。 |
| 橙色点灯 |
起動中です。 |
| 消灯 |
電源がオフの状態です。 |
|

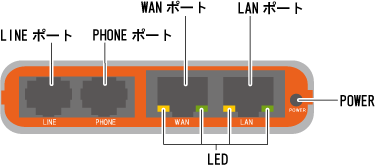

■本体側面（右）
| 名称 |
説明 |
| LINEポート |
電話回線と接続するためのRJ-11ポートです。 |
| PHONEポート |
電話機と接続するためのRJ-11ポートです。 |
| WANポート |
LANケーブルでADSL、FTTH、ケーブルモデムと接続するRJ-45ポートです。 |
| LANポート |
コンピュータと接続するためのLANポートです。 |
| POWER |
付属ACアダプタまたは付属YタイプUSB電源ケーブルのコネクタを接続します。
※YタイプUSB電源ケーブルを使うときは、給電可能なUSBポート×2へ接続してください。 |
|
| LED |
ステータス |
機能説明 |
| リンク |
緑色点灯 |
ポートがリンクしている状態です。 |
| 緑色点滅 |
ポートがデータを送受信している状態です。 |
| 消灯 |
ポートがリンクしていない状態です。 |
| 速度 |
黄色点灯 |
ポートが100BASEで動作しています。 |
| 消灯 |
ポートが10BASEで動作しています。 |
|

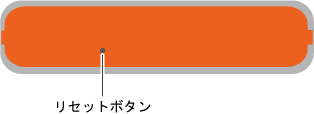

■本体側面（左）
| リセットボタン |
本製品の設定情報を消去するときに使います。
電源がオンの状態で5秒以上押し続けると消去されます。
※WAN LED（緑）が点灯/点滅している状態でリセット操作を行うと、設定消去後、自動的にルータモードになります。
WAN LED（緑）が消灯している状態で行うと、設定消去後、自動的にコンバータモードになります。 |
|

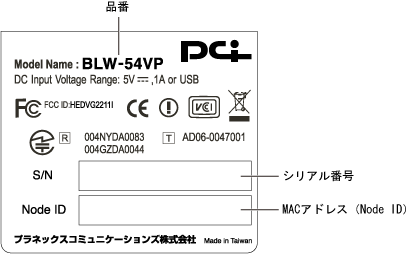

■本体裏面
| 品番 |
本製品の製品型番です。 |
| シリアル番号 |
本製品のシリアルナンバーです。ユーザ登録時に必要となります。また、製品故障時などにサポートを受けるときにも必要になります。 |
MACアドレス
（Node ID） |
本製品のMACアドレスです。プロバイダによってはMACアドレスの申請が必要なことがあります。そのときはこのMACアドレスを申請してください。 |
|
|
