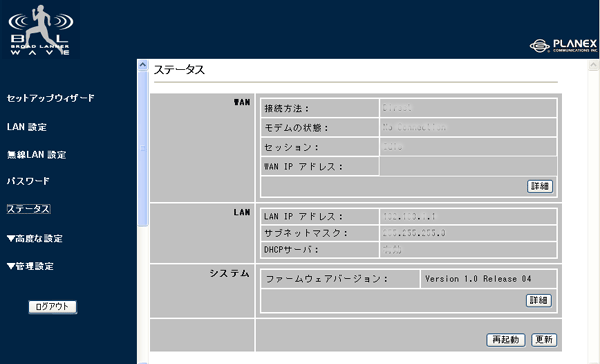

本製品のインターネット接続状況、LAN側ポートの設定、システム情報の表示とDHCPによるWAN側IPアドレスの開放/更新、PPPoE接続の手動接続/切断の操作ができます。
■WAN
| 項目名 |
説明 |
| 接続方法 |
接続方法を表示します。 |
| モデムの状態 |
接続中のモデムの状態を表示します。 |
| セッション |
WAN回線の通信状態を表示します。 |
| WAN IP アドレス |
WAN側に割り当てられたIPアドレスを表示します。 |
| ［詳細］ |
「接続の詳細」ウィンドウを表示し、詳細情報を表示します。
|
■LAN
| 項目名 |
説明 |
| LAN IPアドレス |
LAN側ポートのIPアドレスを表示します。 |
| サブネットマスク |
LAN側ポートのサブネットマスクを表示します。 |
| DHCPサーバ |
DHCPサーバ機能の有効、または無効を表示します。 |
■システム
| 項目名 |
説明 |
| ファームウエアのバージョン |
ファームウェアのバージョンを表示します。 |
| ［詳細］ |
「接続情報」ウィンドウを表示し、詳細情報を表示します。 |
| ［再起動］ |
本製品を再起動します。 |
| ［更新］ |
最新情報に更新します。 |

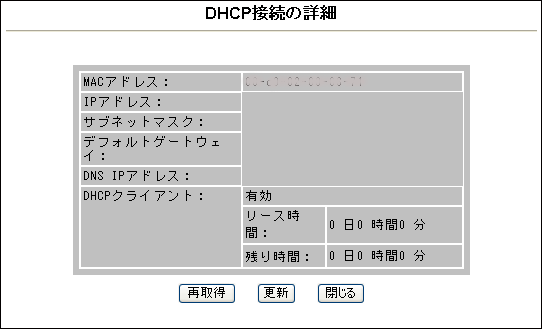

■接続の詳細ウィンドウ
※上記イメージは、DHCP接続のイメージです。
| 項目名 |
説明 |
| MACアドレス |
本製品のMACアドレスを表示します。 |
| IPアドレス |
本製品のIPアドレスを表示します。 |
| サブネットマスク |
サブネットマスクを表示します。 |
| デフォルトゲートウェイ |
デフォルトゲートウェイを表示します。 |
| DNS IPアドレス |
DNSサーバのIPアドレスを表示します。 |
DHCPクライアント |
DHCPクライアントの「有効」、「無効」を表示します。 |
| リース時間 |
リース時間を表示します。 |
| 残り時間 |
残り時間を表示します。 |
| ［解放］/［再取得］ |
自動取得したIPアドレスが不適切なとき、IPアドレスを再取得をします。
再取得を実行するときは、最初に、［解放］をクリックして、取得したIPアドレスを解放し、その後［再取得］をクリックします。 |
| ［更新］ |
最新の情報に更新します。 |
| ［閉じる］ |
ウィンドウを閉じます。 |

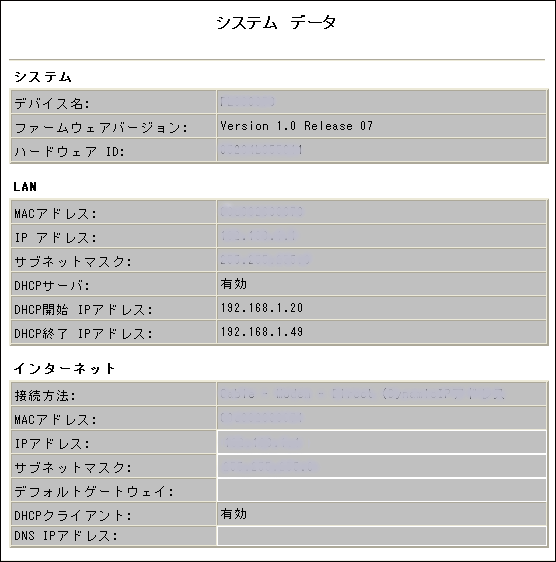

■システムデータウィンドウ
| |
項目名 |
説明 |
| システム |
デバイス名 |
デバイス名を表示します。 |
| ファームウェアバージョン |
ファームウェアのバージョンを表示します。 |
| ハードウェアID |
ハードウェアのID番号を表示します。 |
| LAN |
MACアドレス |
LAN側のMACアドレスを表示します。 |
| IPアドレス |
LAN側IPアドレスを表示します。 |
| サブネットマスク |
サブネットマスクを表示します。 |
| DHCPサーバ |
DHCPサーバの「有効」、「無効」を表示します。 |
| DHCP開始 IPアドレス |
DHCPサーバが割り当てるIPアドレスの開始アドレスを表示します。 |
| DHCP終了 IPアドレス |
DHCPサーバが割り当てるIPアドレスの終了アドレスを表示します。 |
| インターネット |
接続方法 |
接続方法を表示します。 |
| MACアドレス |
WAN側のMACアドレスを表示します。 |
| IPアドレス |
WAN側のIPアドレスを表示します。 |
| サブネットマスク |
サブネットマスクを表示します。 |
| デフォルトゲートウェイ |
デフォルトゲートウェイを表示します。 |
| DHCPクライアント |
DHCP機能の「有効」、「無効」を表示します。 |
DNS IPアドレス |
「接続情報」ウィンドウを表示し、詳細情報を表示します。
|
|
